Основные возможности
Система параметрического твердотельного и поверхностного моделирования Autodesk Inventor ориентирована на рынок машиностроения и предназначена для работы с крупными проектами, содержащими более 13 000 компонентов.

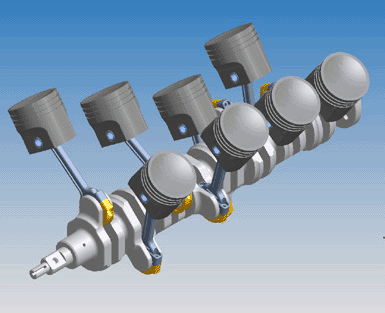

Адаптивные технологии Autodesk Inventor позволяют проектировать изделия высокой сложности в контексте сборки -- от предварительного эскизного проекта до имитации работы изделия с учетом наложенных сборочных зависимостей.
В базовую поставку Autodesk Inventor включено специализированное приложение для проектирования изделий из листового материала (основные алгоритмы работы перенесены в Inventor из пакета Copra MetalBender, разработанного компанией data M).
Построение проекций детали или узла происходит в реальном времени: изменяя масштаб проекции или выбирая ее вид в диалоговом окне, вы сразу, без многократных подгонок и перемещений проекций, видите результат на листе.
Эффектно отображаются виды с закраской и скрытыми линиями. Можно создавать сечения и детальные виды, причем при перемещении линии сечения автоматически обновляется и само сечение. Изменение размеров модели автоматически приводит к ее перерисовке.
Autodesk Inventor совместим с промышленным стандартом в области обмена проектными данными -- форматом DWG.
Что нового в Autodesk Inventor 5?
Проектирование сложных сборок
Среди новых возможностей, появившихся в Autodesk Inventor 5, -- построение массивов, отдельные элементы которых могут быть скрыты или удалены из сборки.
Технология iMate позволяет теперь задать набор поверхностей базирования, которые определяют способ крепления детали в сборке. Когда такой набор задан, вставка и крепление детали осуществляются буквально одним щелчком мыши! Эта же технология работает и при создании пользователем так называемых семейств деталей (Family-of-Parts). Новые варианты, типоразмеры и исполнения конструктор получает, используя единожды заданную геометрию детали и изменяя параметры модели. Добавив к геометрии детали Family-of-Parts набор поверхностей базирования, мы получим набор однотипных деталей, "знающих", как они должны вставляться в сборку.
Создавая эскизы при проектировании новых деталей в контексте сборки, можно напрямую обращаться к геометрии других деталей.
Новая технология позволяет собирать сборку, просто перетаскивая детали мышью. При этом динамически накладываются сборочные зависимости: "Вставка", "Тангенциальность", "Совмещение", "Заподлицо". Появилась новая зависимость, "Обход", которая обеспечивает обход одной детали по контуру другой в процессе имитации работы механизма. Эта зависимость необходима для имитации работы кулачковых и других механизмов со сложными перемещениями.
Проектирование деталей
Инструменты построения эскизов поддерживают теперь построение полигонов, двумерных массивов. Новые методики построения сплайнов позволяют использовать различные способы определения и оптимизации сплайна. Поддерживаются замкнутые сплайны. Обеспечивается образмеривание базовых точек сплайна и визуализация его кривизны. Эллипсы в Autodesk Inventor 5 можно обрезать, удлинять и полностью образмеривать.
Обеспечен прямой доступ к геометрии других деталей при создании новых эскизов. При проектировании деталей можно использовать поверхности, импортированные с помощью транслятора IGES из AutoCAD/MDT или других систем.
Тонколистовое проектирование
Autodesk Inventor 5 предлагает новые инструменты тонколистового проектирования.
Инструмент для пробивки/вырубки (Punch) обеспечивает вырубку профильных отверстий с помощью вырубных штампов. Центры этих отверстий, а также неразворачиваемые элементы отображаются на развертке тонколистовой модели. Результат тонколистового проектирования -- развертка модели -- может быть импортирован в отдельный файл в форматах DWG/DXF/SAT (ACIS). При импорте в DWG/DXF линии сгиба и линии зоны сгиба помещаются на отдельные слои.
Выпуск чертежей
Autodesk Inventor 5 теперь поддерживает виды с разрывами, что облегчает оформление рабочей документации. Кроме того, в 5-й версии пакета поддерживаются размерные и текстовые стили, а также их импорт из AutoCAD.
Новые инструменты образмеривания и дооформления рабочей документации обеспечивают быстрый выпуск чертежей.
Поддержка формата DWG
Обеспечивается импорт DWG/DXF-форматов AutoCAD, AutoCAD Mechanical, моделей и чертежей MDT. Импортируемая информация может использоваться для создания новых деталей, сборок, чертежей и специальных объектов, таких как рамки, штампы основной надписи и спецсимволы, проставляемые на чертежах. Autodesk Inventor 5 импортирует размерные и текстовые стили AutoCAD и транслирует объекты чертежа AutoCAD Mechanical. Также обеспечивается экспорт чертежей в формат DWG/DXF AutoCAD и AutoCAD Mechanical.
Визуализация
Autodesk Inventor 5 обеспечивает улучшенную визуализацию текстур, в том числе прозрачных. Это позволяет за счет наложения текстур создавать такие объекты, как сетки, решетки, перфорация. Как и в реальности, сквозь эти сетки, решетки и перфорацию будет видно внутреннее устройство изделия. Начиная с 5-й версии поддерживается проектирование в перспективном виде.
Встроенные средства программирования
Autodesk Inventor 5 включает в себя Microsoft Visual Basic for Applications (VBA) и позволяет создавать программы для автоматизации выполнения различных процедур. Программный интерфейс Inventor API открывает доступ к таким возможностям, как создание и редактирование эскизов, элементов деталей, динамическое создание информационных атрибутов и наложение сборочных зависимостей, печать и использование встроенных трансляторов, выбор и подсветка объектов.
