AutoCAD Mechanical 14.5 – специальная версия AutoCAD R14, оптимизированная для разработчиков и чертежников в области машиностроения. Программа является наилучшим решением для машиностроительного проектирования, которое может повысить производительность, улучшить качество чертежа и снизить время цикла разработки. Пакет предоставляет все возможности AutoCAD R14 плюс дополнительные возможности, включающие гибкий интерфейс, который упрощает доступ к машиностроительным функциям; машиностроительные символы, полностью совместимые с международными стандартами и возможностями настройки стандартов; несколько новых команд для создания и редактирования размеров; и обогащенная система помощи с мультимедийными примерами.

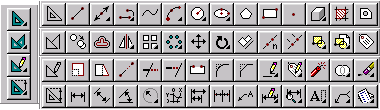

Программа AutoCAD Mechanical включает новый “быстрый” пользовательский интерфейс, который обеспечивает легкий доступ к наиболее часто используемым машиностроительным функциям, в то время, как скрыты команды, не относящиеся к машиностроительному проектированию, с помощью чего заметно снижается загруженность экрана. Используя выпадающие меню или панели машиностроительных инструментов, инженеры могут просто выбрать одну из четырех основных функций: проектирование, конструирование, редактирование и аннотация.

В дополнение к реорганизации существующих команд AutoCAD, AutoCAD Mechanical включает новые команды для работы с размерами – Break (Разорвать), Insert (Вставить), Join (Объединить) и Align (Выровнять) – что позволяет разработчикам легко изменять размеры простым нажатием кнопки мыши. Пользователи могут также интерактивно менять параметры существующих размеров с помощью нового менеджера Форматирования Размеров.

Процесс машиностроительного проектирования и черчения требует использования различных машиностроительных символов, показывающих способы выполнения вторичных операций, таких как механическая обработка и сварка. Программа AutoCAD Mechanical отвечает этим требованиям, предлагая следующие символы: Welding (Сварка), Surface Texture (Шероховатость поверхности), Datum Targets (Сечения), Datum Identifiers (База), Feature Identifiers (Указатель) и Feature Control Frames (Допуски). Эти символы совместимы с международными стандартами ANSI, BSI, DIN, ISO и JIS. Существует возможность создания своего собственного стандарта.

Проектирование

• Стандарты: при помощи AutoCAD Mechanical нет необходимости беспокоиться о поддержке стандарта предприятия или национального стандарта. Программа автоматически подбирает стили и форматы, соответствующие требующему стандарту.
• В AutoCAD Mechanical включены библиотеки деталей, которые позволяют просто вставлять крепежные элементы, подшипники и другие стандартные компоненты чертежей, не рисуя их заново и не выискивая в справочниках стандартные размеры деталей.
• Автоматическая генерация валов и зубчатых колес: автоматизированные инструменты AutoCAD Mechanical помогут создать валы, зубчатые колеса и другие компоненты силовых узлов.

Инженерный анализ

Машиностроительное проектирование предполагает не только создание геометрических элементов, но также и инженерный анализ. Необходимо рассчитать, как долго будет работать та или иная деталь, выдержит ли она нагрузку и выбраны ли правильные элементы конструкции.

• AutoCAD Mechanical включает мощные средства анализа, которые позволяют определить долговечность изделия, деформацию, оценить отклонения и многое другое.

Создание документации:

• Автоматическая и быстрая простановка размеров во всем чертеже с помощью нескольких команд. Быстрое изменение размеров и других аннотаций.
• Вставка спецсимволов (шероховатость, сварка, допуска и т.п.) осуществляется с помощью специальных процедур аннотирования, которые содержатся в AutoCAD DesignCenter.
• Мощные средства редактирования и привязки помогут быстро и точно создавать и редактировать геометрические элементы чертежей.
