Copra MetalBender - серия программных продуктов для проектирования трехмерных изделий из листового материала и построения разверток в среде Mechanical Desktop и AutoCAD.

Copra MetalBender Desktop
Copra MetalBender 3D
Copra MetalBender Solver
Copra MetalBender 2D
Copra MetalBender HVAC

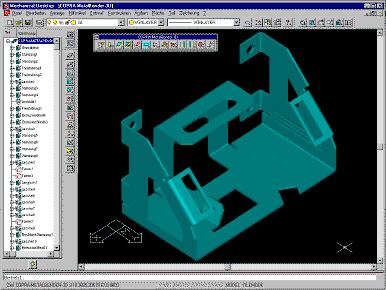

Полностью параметрическое проектирование деталей из листового материала в среде Mechanical Desktop. Добавление в твердотельную модель таких специфических примитивов, как фланец, сгиб, отбортовка, высечка, ничем не отличается от нанесения стандартных фасок, скруглений и т.п.

Copra MetalBender Desktop включает технологии и функциональность следующих модулей:

• Copra MetalBender 3D
• Copra MetalBender 2D
• Copra MetalBender Solver

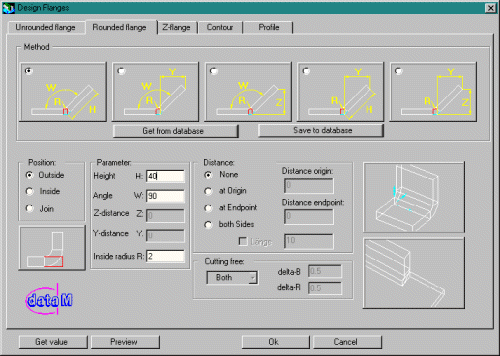

Используя ядро геометрического моделирования ACIS AutoCAD или Autodesk Mechanical Desktop, Copra MetalBender 3D позволяет проектировать трехмерные изделия из листового материала без построения параметрической модели. Фланцы различных типов могут быть нанесены со скругленным сгибом или с острой кромкой, с фигурным вырезом или без него. На этапе выбора характерных параметров сгиба функция предварительного просмотра дает возможность избежать взаимопересечений. Для формирования особо сложных сгибов возможна конвертация предварительно построенных произвольных 2D-контуров в трехмерную модель.
Различные чертежные проекции с автоматической расстановкой размеров на типовые элементы могут быть получены по 3D-модели.

Copra MetalBender 3D включает технологии и функциональность следующих модулей:

• Copra MetalBender 2D
• Copra MetalBender Solver

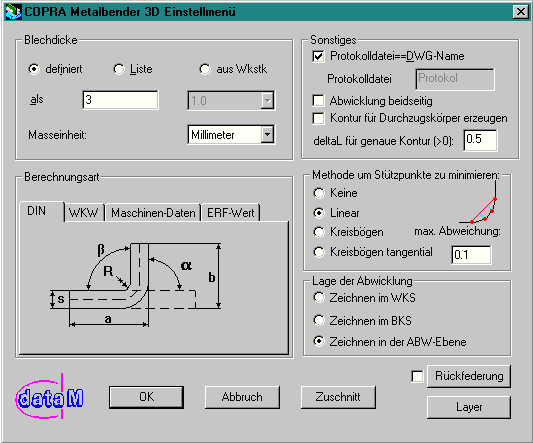

Copra MetalBender Solver - удобный инструмент для построения разверток по твердотельным моделям, созданным в AutoCAD или Autodesk Mechanical Desktop. Вычисление развертки производится по нейтральной линии, по внутренней или наружной стороне детали. Нейтральная линия может быть построена по стандарту DIN 6935, по таблице экспериментальных значений в зависимости от свойств материала. Для каждой детали создается файл протокола с информацией о количестве сгибов, о величине пружинения по каждому сгибу, габаритах развертки.

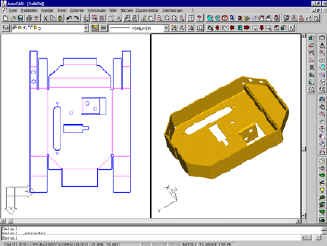

Проектирование деталей из листового материала по развертке. На листовую заготовку наносятся необходимые вырезы, линии сгибов; соответствующие сечения содержат информацию о форме фланцев, отбортовок с учетом обратного пружинения. Построенная таким образом развертка автоматически конвертируется в трехмерную модель. Copra MetalBender 2D включает все необходимые функции для вычисления нейтральной линии сгиба.

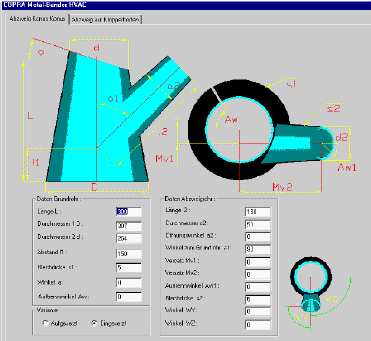

HVAC - Heating, Ventilation, AirConditioning. Copra MetalBender HVAC - новый программный продукт для проектирования каналов воздуховодов, сочленений трубопроводов и т.п. Включает параметрические 3D-библиотеки разверток для соединений типа цилиндр\цилиндр, цилиндр\конус и т.д.
