Mechanical
Desktop - один из ведущих пакетов параметрического трехмерного проектирования,
ориентированный на решение задач в области машиностроения.
Программа объединяет в себе все возможности AutoCAD 2000 по созданию рабочей документации для проектирования твердотельных деталей, поверхностей и сборок в трехмерном пространстве.
Mechanical Desktop 4.0 предоставляет возможности обмена данными, настройки и программирования, что позволило этому пакету объединить вокруг себя ряд лидирующих фирм-разработчиков, специализирующихся на создании автоматизированных систем в узкой области машиностроительного производства: инженерные расчеты, подготовка управляющих программ для станков с ЧПУ, раскрой листового материала.
Эти и многие другие задачи можно решить с помощью Mechanical Desktop и программ-приложений, работающих в единой интегрированной среде.
Mechanical Desktop 4 включает в себя все возможности AutoCAD 2000, AutoCAD Mechanical 14.5, а также новое математическое ядро ACIS 5 и множество новых возможностей по моделированию деталей, узлов и поверхностей.
Mechanical Desktop 4 включает в себя:
- Mechanical Desktop
более 100 усовершенствований - Функции из Genius Desktop
без стандартных деталей и расчетов - Функции из Genius 14
без стандартных деталей и расчетов
- AutoCAD 2000
Mechanical Desktop 4 Power Pack включает в себя:
- Mechanical Desktop 4
- 3D-детали и расчеты из Genius Desktop
- 2D-детали и расчеты из Genius
Требования к компьютеру
- Pentium-II 300/ 96 RAM
- Для обучения – Pentium-II 300/ 128 RAM детали
- Для сборки – Pentium-II 300/ 256 RAM – 350 MB дискового пространства (типовая уст-ка)
- 475 MB дискового пространства для Power Pack (типовая уст-ка)
- 256 МВ файл подкачки
- 800 x 600 VGA
- CD-ROM
Операционная система
- Windows® 95 & 98
- Windows® NT 4.0 & 5.0 (2000)
Допускаютcя соседствующие инсталляции:
- Одного и того же продукта различных версий (напр., Desktop 3 и Desktop 4)
- Любой версии AutoCAD и любой версии Desktop
Для авторизации необходимы:
- Серийный номер
- Код CD Key
- Код продукта
- Аппаратный ключ
Наращивание базового продукта до Power Pack:
- Осуществляется лицензионным конвертом
- Лицензионный конверт содержит новый серийный номер и код продукта
- Используйте исходный CD для наращивания (запустите утилиту “Add Product”)
- Пользователь должен обратиться за новым авторизационным кодом
Проектирование узлов
- Редактирование внешних ссылок в контексте файла сборки.
- Более быстрая загрузка/выгрузка файлов внешних ссылок при сохранении, открытии и обновлении файла.
- Новый улучшенный интерфейс каталога для работы с деталями и узлами параллельно с другими инженерами.
Повышенная производительность
Многооконный
интерфейс - работа с несколькими файлами в одной сессии. - Создание нескольких пространств листа для одной модели.
- Более быстрое удаление невидимых линий.
- Автоматическая простановка центровых линий на чертеже.
- Быстрый поиск и переход к деталям и элементам в больших сборках.
- Ввод данных с помощью контекстных меню.
- Быстрый доступ к часто используемым командам с помощью контекстных меню.
Автоматическое
создание диаметральных и радиальных размеров для дуг и окружностей.
- Автоматическое подавление нулевых параметрических размеров в чертеже.
- Создание одного базового эскиза из нескольких замкнутых контуров.
- Редактирование сегментов эскиза с помощью "ручек" при неизменных геометрических зависимостях.
- Динамическое преобразование эскизов.
Улучшенные средства проектирования
Быстрая
генерация чертежей и создание более сложных моделей, включающих
переходы объемов, лекальные и спиралевидные формы, с использованием
нового математического ядра ACIS 5. - Соединение отдельных поверхностей для создания новых "сшитых" поверхностей или твердотельных моделей, которые могут быть заданы параметрически и поддаются редактированию и наложению зависимостей.
Импорт
и использование поверхностных данных из других САПР. - Определение зазоров, перекрытий и наложений кромок перед соединением поверхностей; при необходимости – исправление этих недостатков после соединения.
- Использование сшитых поверхностей в качестве инструмента для операций отсечений твердых тел поверхностью.
- Импорт поверхностных данных С0 из других систем и автоматическая их конвертация в сшитые поверхности.
-
При необходимости снижение порядка сплайна и аппроксимация примитивами более низкого порядка.

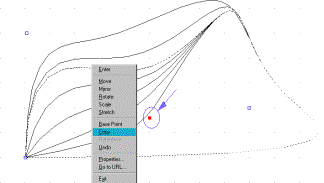

- Использование сплайнов при создании тел.
- Использование полилиний, сплайнов и ребер существующих тел для генерации трехмерных спиралей.

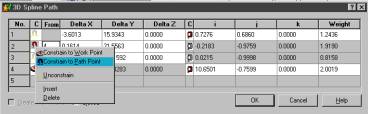

- Создание более комплексной геометрии с использованием новых возможностей создания трехмерного пути.
- Использование новых двумерных зависимостей Зеркало и Закрепить.
- Комбинирование параметрических деталей: как локальных так и из файлов внешних ссылок.
- Создание местных разрезов.
- Создание видов и разрезов на симметричных деталях.
Обмен данными
- Автоматическая генерация видов, разрезов и сечений, сохраняющих двунаправленную ассоциативную связь с исходной моделью.
- Поддержка форматов BMP, EPS, DWF, DWG, DXF, IDF, IGES 5.3, VDA-FS, SAT(ACIS), STL и 3DS.
Интеграция и адаптация
- Интеграция возможностей Genius Desktop 3 в среду Mechanical Desktop
- Использование VBA для удобной адаптации продукта и его возможностей
- Программа включает все возможности AutoCAD Mechanical 2000
Mechanical Desktop Power Pack
|
|
|
|
||
