AutoCAD 2002

AutoCAD 2002 – новейшая версия наиболее популярной системы автоматизированного проектирования. AutoCAD 2002 является базовой системой проектирования, на основе которой построено целое семейство программных продуктов для решения предметных задач. Формат данных AutoCAD (DWG, DXF, DWF) стал общепризнанным мировым стандартом обмена графической информацией и ее хранения.

AutoCAD 2002 предлагает самые совершенные средства двухмерного проектирования и оформления чертежей, а также удобные инструменты твердотельного моделирования. Новейшие технологии, заложенные в этой системе, обеспечивают эффективную коллективную работу над проектом с учетом стандартов предприятия и различных методов проектирования.

Благодаря развитым средствам написания приложений целый ряд разработчиков избрал AutoCAD в качестве базового пакета для создания машиностроительных, архитектурных, строительных, геодезических программ, систем инженерного анализа и многого другого. Использование встроенных языков программирования Visual LISP, VBA и поддержка C++ позволяют настроить AutoCAD под конкретные задачи пользователя.

Что нового?

Мощная система проектирования

С каждой новой версией в AutoCAD добавляются по запросам пользователей новые функции, облегчающие и ускоряющие работу над проектом.

Скорость работы

При выполнении большинства операций во время промышленного тестирования AutoCAD 2002 работал быстрее AutoCAD 2000 и AutoCAD R14. Результаты теста AutoGauge Benchmark, разработанного международной группой пользователей Autodesk (AUGI®), показали, что при одинаковых конфигурациях аппаратного обеспечения скорость работы AutoCAD 2002 на 6-38% выше (в зависимости от используемой конфигурации компьютера). Например, операции ввода/вывода выполняются на 29% быстрее, обработка изображения (панорамирование, масштабирование, регенерация и т.д.) – на 39%, работа объектных привязок – на 24%, изменение свойств – на 23%. AutoCAD 2002 полностью поддерживает многопроцессорные системы. Использование двухпроцессорных компьютеров совместно с AutoCAD 2002 дает повышение производительности на 30% (в сравнении с AutoCAD 2000).

Ассоциативные размеры

Под ассоциативностью размеров подразумевается связь между геометрическими объектами и их размерами. Ассоциативные размеры в AutoCAD 2002 автоматически меняют свое местоположение, ориентацию и значение при изменении геометрических объектов, с которыми они связаны.
Размеры, проставленные в пространстве листа, также ассоциативно связаны с геометрическими объектами, находящимися в пространстве модели, что исключает необходимость их ручного обновления при изменении геометрии.

Работа с атрибутами

Атрибуты используются для хранения дополнительной информации, связанной с тем или иным геометрическим блоком. Это может быть название производителя, инвентарный номер, материал изделия и т.д. Информацию, считанную из атрибутов чертежа, можно использовать для создания ведомостей и спецификаций в базах данных или электронных таблицах.

AutoCAD 2002 предлагает ряд инструментов, ускоряющих и упрощающих работу с атрибутами.

Менеджер Атрибутов Блоков

Менеджер Атрибутов Блоков (Block Attribute Manager) позволяет быстро изменять атрибуты блока, не прибегая к его разбиению или переопределению. Все изменения автоматически отображаются во всех копиях блока на чертеже. С помощью этого инструмента можно выполнить следующие действия:

Извлечение Атрибутов

Инструмент Извлечение Атрибутов (Enhanced Attribute Extract) позволяет быстро считать атрибуты в текстовый файл с разделителями (CSV), таблицу Microsoft Excel (XLS) или Microsoft Access (MDB). Атрибуты могут извлекаться как из набора выбранных блоков, отдельного чертежа, так и из чертежа с внешними ссылками.

Работа со слоями

Два новых инструмента – Транслятор Слоев и Предыдущий Слой – облегчают управление слоями, их настройку и модификацию.

Транслятор Слоев

Транслятор Слоев (Layer Translator) упрощает передачу чертежей в рамках рабочей группы, осуществляя конвертацию свойств слоев из одного шаблона (соглашения) в другой. Транслятор слоев обеспечивает:

Инструмент Предыдущий Слой (Layer Previous) восстанавливает предыдущий статус слоя без использования дополнительных операций редактирования геометрии или масштабирования/панорамирования. Команда Предыдущий Слой восстанавливает следующие свойства:

При использовании команды Предыдущий Слойне отменяются следующие операции:

Новые команды Работы с Текстом обеспечивают быстрое масштабирование текстовых аннотаций, их выравнивание и обеспечивают одинаковые геометрические размеры текстовых полей, содержащихся в видовых экранах с разными масштабами.

Стандарты

Набор инструментов CAD Standards обеспечивает соответствие стандарту предприятия или соглашению по правилам оформления чертежей (параметры слоев, размерные стили, текстовые стили, типы линий и т.д.). Набор параметров выносится в специальный файл стандартов (DWS), который может быть связан с чертежами AutoCAD для проверки соответствия стандарту и автоматической корректировки несоответствий.

Менеджер Стандартов используется для настройки стандарта оформления чертежей и связывания файлов стандартов с чертежом AutoCAD.

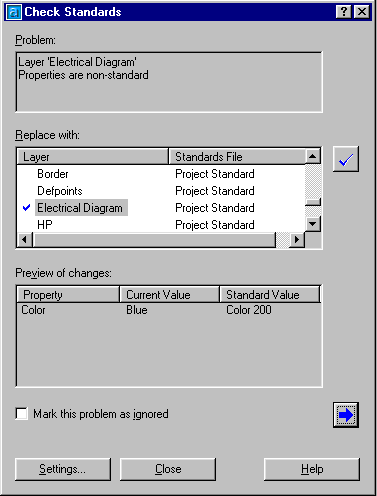

В процессе работы менеджера можно произвести проверку соответствия стандарту текущего чертежа в режиме, похожем на работу команды MS Word "Проверка орфографии": ведется сканирование параметров текущего чертежа и их сравнение со стандартом, нестандартные параметры выдаются в виде отчета с рекомендациями по изменению. Можно автоматически изменять эти параметры в соответствии с рекомендациями либо внести изменения вручную. Подобная проверка производится и в пакетном режиме.


Стопроцентная совместимость форматов DWG 2000/2000i/2002

Формат файла DWG не изменился, и файлы, созданные в AutoCAD 2000, 2000i и 2002, совместимы без каких-либо ограничений.

Стопроцентная совместимость приложений

Все приложения, написанные для AutoCAD 2000/2000i, поддерживаются AutoCAD 2002 без каких-либо ограничений.

Коллективная работа над проектом

Совместная работа над проектом в рамках локальной сети или с использованием Internet, общение с заказчиками и партнерами, демонстрация проекта еще до его изготовления "в железе" – эти возможности становятся все более актуальными как за рубежом, так и в нашей стране. AutoCAD 2002 предлагает инструменты, необходимые для решения таких задач.

Публикация проекта в Internet

Возможность публикации проекта в Internet впервые появилась в виде механизма генерации html-страниц с изображениями чертежей AutoCAD. Программа формирует полный html-код, и пользователю остается только разместить готовый документ на своем сайте.

AutoCAD 2002 предлагает дополнительные возможности, заключающиеся в выборе шаблонов оформления html-страниц, в том числе пользовательских, оптимизации размера документа за счет выбора одного из типов файлов изображений (DWF, JPEG, PNG). Помимо этого, вновь создаваемые html-документы могут поддерживать технологию i-drop, которая обеспечивает прямой перенос проектных данных с сайта в файл чертежа.

Технология i-drop – новая технология Autodesk, позволяющая проектировщикам и дизайнерам создавать Internet-библиотеки проектных данных – таких как блоки, комплектующие, текстуры и т.д. Например, дизайнеру требуется какой-то специализированный источник освещения (лампа, люстра и т.д.) для вставки в проект AutoCAD или 3D Studio VIZ. На своем сайте компания-производитель приборов освещения публикует образцы продукции в специальном каталоге, где можно найти нужный прибор и перетащить его мышкой из броузера в текущий документ DWG или VIZ. Специально качать файл изделия при этом не требуется: его геометрия просто перетаскивается из html-страницы в пакет Autodesk. Помимо геометрии, производитель может также предоставить данные по фотометрии, стоимости, материалам и т.д. I-drop построен на основе языка XML, который обеспечивает хранение любых данных в формате html.

Технология eTransmit позволяет автоматически заархивировать выбранные файлы вместе со всеми их внешними ссылками и связанными файлами (шрифты, файлы стандартов и т.п.) в единый файл, чтобы подготовить проект к отправке заказчикам или партнерам. При этом задаются такие параметры, как формат DWG (AutoCAD R14, 2000 или 2002), тип архива (самораспаковывающийся или ZIP), защита архива паролем, автоматическая генерация уведомления получателю по электронной почте.

Новые возможности формата DWF и Volo View Express

При разработке концепции электронной публикации чертежей было предложено создать специальный документ, предназначенный для просмотра и печати широкоформатных чертежей, который стал бы таким же стандартом передачи проектной документации, как формат PDF для передачи офисной документации и полиграфии. Этим стандартом стал формат DWF, быстро завоевавший популярность во всем мире. Формат DWF обеспечивает навигацию в чертежах, созданных в AutoCAD, и их просмотр. Размер файла DWF более чем в 10 раз меньше оригинального DWG-файла. При работе с документом DWF – так же, как и в обычном AutoCAD – можно включать и выключать слои, переключаться между видовыми экранами и печатать документ с настройками, заданными при его создании в AutoCAD.

Формат DWF пополнился в AutoCAD 2002 следующими возможностями:

Volo View Express – бесплатный вьюер форматов DWG/DXF/DWF – включен в поставку AutoCAD 2002.

DesignXML

XML – специальный язык для представления данных в Internet.

DesignXML – название схемы XML, описывающей данные AutoCAD на языке XML. DesignXML позволяет описывать как графическую, так и неграфическую информацию. DesignXML предназначена для решения различных задач, может рассматриваться как аналог DXF-формата, распространяемого через Internet. Как и у DXF, основным преимуществом XML-схемы является ее открытость и распространенность. Определение DesignXML (то есть, каким образом текст, дуги, отрезки и другие объекты DWG представлены на языке XML) публикуется в Internet и доступно всем. В XML легко искать и извлекать нужные данные, что позволяет разрабатывать различные приложения для работы с подобными данными в сетях Internet/Intranet.

Специализированные решения

AutoCAD является базовым пакетом для целого ряда приложений:

Каждый из этих пакетов, обладающих всеми возможностями AutoCAD, включает инструменты, специфические для определенной области применения: машиностроения, архитектуры и строительства, изысканий, генплана и транспорта, геоинформационных систем.

Системные требования
