PLANT-4D это новое поколение систем автоматизированного проектирования промышленных объектов с разветвленной сетью трубопроводов - объекты нефтяной, газовой, химической, фармацептической, пищевой и бумажной промышленности, а также, энергетические и крупные промышленные комплексы, кораблестроение, производство полупроводников, объекты специального назначения, коммунального хозяйства (насосные и очистные станции, котельные,...) и др.
| Достоинства PLANT-4D |
- Простой русскоязычный пользовательский интерфейс;
- Имеет возможность коллективной разработки проекта;
- Работает с российскими государственных и отраслевых стандартов;
- Легко адаптируется под нужды пользователя;
- Можно использовать на всех этапах проекта - проектирование, строительство и эксплуатация;
- Поддерживает технологию "сквозного" проектирования;
- Имеет модульную архитектуру;
- Работает с популярными СУБД;
- Работает с несколькими САПР-платформами.

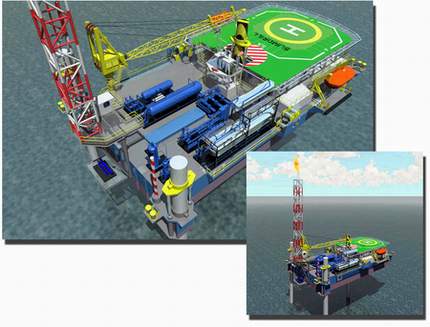

проект выполнен в PLANT-4D
| Основные модули PLANT-4D |
| PLANT-4D УПРАВЛЕНИЕ ПРОЕКТОМ (CPC) |
PLANT-4D УПРАВЛЕНИЕ ПРОЕКТОМ – этот модуль является "ядром" системы PLANT-4D и предназначен для управления системой и проектами. Кроме того, PLANT-4D УПРАВЛЕНИЕ ПРОЕКТОМ управляет работой модулей и потоками данных, производит поддержку "сквозных" технологий проектирования, контролирует выполнение проекта и его коллективную разработку, а также осуществляет контроль доступа пользователей.
| PLANT-4D СХЕМЫ (P&ID) |

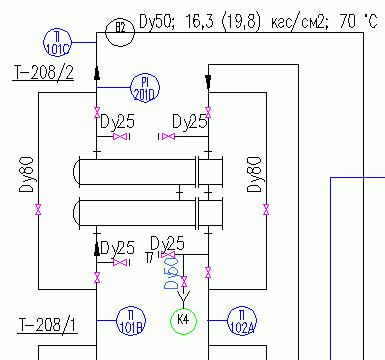

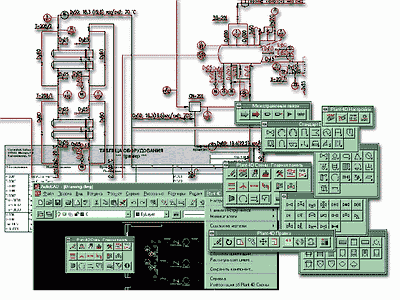

PLANT-4D СХЕМЫ – этот модуль предназначен для составления любых схем, таких как монтажно-технологические, принципиальные, КИПиА и т.д. В этом модуле используются технологии "умных" объектов и объектно-ориентированных данных, осуществляется контроль ошибок.
Специально разработанный интерфейс пользователя предлагает отдельные, хорошо организованные меню для оборудования, трубопроводов, арматуры, контрольно-измерительных приборов и т.д. Кроме того, имеется возможность пополнять и изменять меню и панели инструментов в соответствии с пожеланиями пользователя.
В состав пакета включено значительное количество символов, выполненных в соответствии со стандартами. При необходимости имеется возможность создавать собственные символы и библиотеки символов, не прибегая к программированию или сложному параметрическому моделированию.
Модуль PLANT-4D СХЕМЫ хорошо интегрирован с остальными модулями системы PLANT-4D и поддерживает "сквозную" технологию проектирования - информация и технические данные, вводимые при составлении схем, могут быть использованы любыми другими модулями PLANT-4D.
Все необходимые отчеты, например, спецификации, ведомости материалов, перечни оборудования и любая другая подобная документация, генерируется автоматически. Отчеты составляются в соответствии с принятыми стандартами и легко редактируются и адаптируются под нужды пользователя. Кроме того, данные отчетов связаны с их графическим представлением в PLANT-4D СХЕМЫ, что обеспечивает автоматическое обновление документов при внесении изменений в разрабатываемые схемы.
| PLANT-4D ТРУБОПРОВОДЫ (PIPE) |

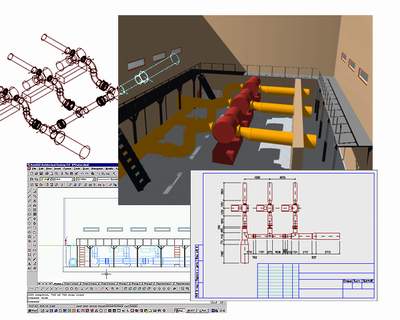

PLANT-4D ТРУБОПРОВОДЫ – этот модуль предназначен для трехмерного моделирования систем трубопроводов и генерации на основе трехмерных моделей чертежей (планов, разрезов и т.д.). В этом модуле, так же как и в PLANT-4D СХЕМЫ, используются технологии "умных" объектов и объектно-ориентированных данных и осуществляется контроль ошибок. Кроме того, имеются "умные" функции, многократно облегчающие работу пользователя.
В состав пакета включено значительное количество наименований компонентов систем трубопроводов, выполненных в соответствии со стандартами. При необходимости в PLANT-4D имеется возможность создавать собственные компоненты и миникаталоги (библиотеки) компонентов, не прибегая к программированию или сложному параметрическому моделированию.
PLANT-4D ТРУБОПРОВОДЫ, так же как и в PLANT-4D СХЕМЫ, хорошо интегрирован с остальными модулями системы PLANT-4D и поддерживает "сквозную" технологию проектирования - информация и технические данные вводимые при составлении трехмерной модели, могут быть использованы любыми другими модулями PLANT-4D. Специальная утилита позволяет осуществлять контроль соответствия монтажно-технологических схем и трехмерных моделей систем трубопроводов.

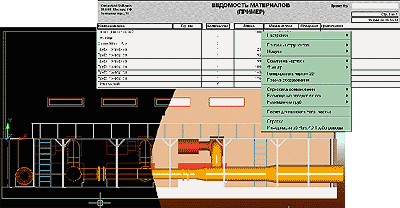

Все необходимые отчеты, например, спецификации, ведомости материалов, перечни оборудования и любая другая документация такого рода генерируется автоматически. Эти отчеты составляются в соответствии с принятыми стандартами и легко редактируются и адаптируются под нужды пользователя. Кроме того, данные отчетов связаны с их графическим представлением в PLANT-4D ТРУБОПРОВОДЫ, что обеспечивает автоматическое обновление документов при внесении изменений в разрабатываемые трехмерные модели.
| PLANT-4D ИЗОГЕН (ISOGEN) |
PLANT-4D ИЗОГЕН – этот модуль предназначен для генерации изометрических схем систем трубопроводов на основании соответствующей трехмерной модели, выполненной в PLANT-4D ТРУБОПРОВОДЫ.
При генерации модуль осуществляет автоматическую разбивку на листы больших изометрических чертежей. Кроме того, в PLANT-4D ИЗОГЕН имеются опции, позволяющие оформлять генерируемый изометрический чертеж в соответствии с требованиями заказчика.
| PLANT-4D ОБОРУДОВАНИЕ И МЕТАЛЛОКОНСТРУКЦИИ (Equip/Steel) |
PLANT-4D ОБОРУДОВАНИЕ И МЕТАЛЛОКОНСТРУКЦИИ – этот модуль предназначен для совместной работы с модулем PLANT-4D ТРУБОПРОВОДЫ.
В модуле PLANT-4D ОБОРУДОВАНИЕ И МЕТАЛЛОКОНСТРУКЦИИ представлены библиотеки стандартного оборудования, например, насосы различных типов, емкости и т.д.; металлоконструкций - металлических платформ, лестниц и т.д.; а также металлических профилей различных сечений – швеллеры, двутавры, уголки и т.д.
Тесная интеграция и работа в едином пространстве с PLANT-4D ТРУБОПРОВОДЫ, делает возможным применение одних и тех же инструментов для моделирования, внесения изменений, оформления документации и генерации спецификаций, ведомостей и т.д.
| PLANT-4D ВИРТУАЛЬНАЯ РЕАЛЬНОСТЬ (VR) |
PLANT-4D ВИРТУАЛЬНАЯ РЕАЛЬНОСТЬ – этот модуль предназначен для визуализации в реальном времени трехмерных моделей, выполненных в PLANT-4D или в AutoCAD. Кроме того, в модуле имеются инструменты для проверки коллизий и возможность доступа к данным проекта, выполненного в PLANT-4D.
| PLANT-4D СОЗДАТЕЛЬ КОМПОНЕНТОВ (Component Builder) |

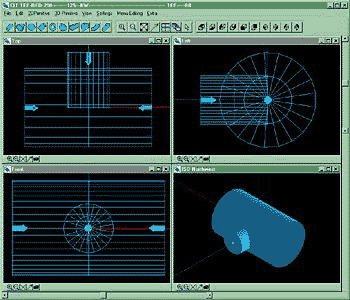

PLANT-4D СОЗДАТЕЛЬ КОМПОНЕНТОВ – этот модуль предназначен для создания параметрических трехмерных компонентов, которыми пополняются имеющиеся или создаваемые библиотеки.
Имеет мощные инструменты и дружественный интерфейс, максимально облегчающие процесс моделирования компонентов. Осуществляет привязку моделируемых компонентов к необходимым базам данных типоразмеров и прочих параметров.
| PLANT-4D КИПиА (Electrical/Instrumentation) |
PLANT-4D КИПиА – этот модуль предназначен для проектирования и эксплуатации систем контрольно-измерительных приборов и автоматики. Модуль состоит из двух частей: DMM (Data Management Module) - ядро модуля, позволяющее определять структуру данных, и IDS (Instrumentetion Data Sheets) - часть модуля, обеспечивающая связь данных с системой.
| PLANT-4D ОВК (НVAC) |
PLANT-4D ОВК – этот модуль предназначен для проектирования систем отопления, вентиляции и кондиционирования воздуха.
В PLANT-4D ОВК предлагается широкий спектр каналов круглого и прямоугольного сечения, колен, заслонок, воздухонагревателей, вентиляторов, переходов, тройников, крестовин и другого оборудования, используемого при проектировании систем отопления, вентиляции и кондиционирования воздуха.
| PLANT-4D ИНТЕРФЕЙС С ПРОГРАММАМИ ПРОЧНОСТНОГО РАСЧЕТА ТРУБОПРОВОДОВ (Pipe Stress Analysis Interface) |
PLANT-4D ИНТЕРФЕЙС С ПРОГРАММАМИ ПРОЧНОСТНОГО РАСЧЕТА ТРУБОПРОВОДОВ – этот модуль предназначен передачи из PLANT-4D в специализированные программы прочностного расчета геометрических данных, информации об используемых материалах и данных об условиях эксплуатации (температура, давление, и т.д.).
