ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ РАСЧЕТА И ПРОЕКТИРОВАНИЯ ТРУБОПРОВОДНЫХ СИСТЕМ
Программа СТАРТ предназначена для расчета прочности и жесткости разветвленных пространственных трубопроводов различного назначения при статическом нагружении. По программе рассчитываются как самокомпенсирующиеся трубопроводы, в которых компенсация температурных расширений обеспечивается гибкостью самой трубопроводной трассы, так и трубопроводы со специальными компенсирующими устройствами, выполненными в виде волнистых, линзовых, сальниковых или сильфонных компенсаторов.
По программе рассчитываются трубопроводы практически любой сложности:
- плоские, пространственные, разветвленные, с замкнутыми контурами (практически любой сложности);
- с различными конструкциями концевых и промежуточных опор;
- с различными воздействиями (температурное расширение, сосредоточенные и распределенные нагрузки, смещение опор, растяжка, сжатие).
По программе учитываются следующие факторы:
- силы трения в опорах скольжения;
- отклонения тяг подвесок от вертикального положения;
- опоры с односторонними связями.
При необходимости по программе осуществляется:
- автоматический подбор пружин упругих опор и расчет их затяжки;
- оценка прочности и несущей способности трубопровода и соединительных
деталей может выполняться по различным нормам (выбор нормативного
документа - по желанию пользователя):
- ОСТ 108.031.08-85 - ОСТ 108.031.10-85 для трубопроводов пара и горячей воды;
- РТМ 24.038.08-72 для трубопроводов энергетических установок;
- СНИП 2.05.06-85 для магистральных газо- и нефтепроводов;
- РТМ 38.001-94 для технологических трубопроводов.
Программа может быть использована для выполнения массовых расчетов и для решения различных исследовательских задач, связанных с изучением реальных условий работы трубопроводов, уточнением их расчетных схем и т.д.

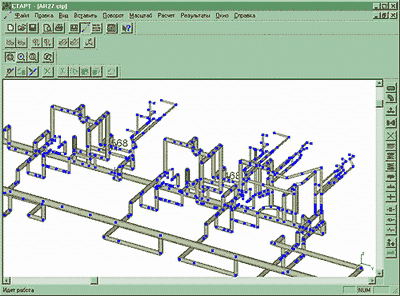

При вводе данных по всему трубопроводу или его части можно получить графическую иллюстрацию введенной информации. Графическое изображение трубопровода можно рассматривать в увеличенном масштабе, перемещать экран по этому изображению, вращать оси координат, т.е. рассматривать трубопровод с разных точек зрения. Вместе с изображением трубопровода можно выводить различную информацию: длины всех участков, проекций всех участков на любую ось координат, изображение трубопровода со всеми деталями и креплениями.

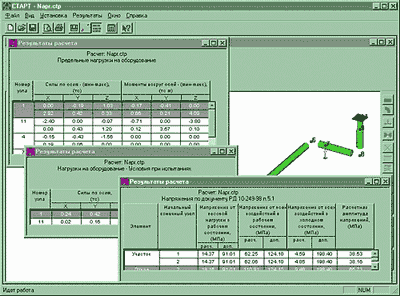

Результаты расчета представляются в виде таблиц. Перечень таблиц меняется в зависимости от входных данных. При просмотре таблицы напряжений можно получить графическую иллюстрацию напряженного состояния трубопровода.
В процессе проектирования может возникнуть необходимость в проверке прочности и долговечности отдельных элементов трубопровода. Для этих целей предусмотрена процедура "Элементы".
С помощью этой процедуры можно рассчитывать:
- прочность и устойчивость прямых труб;
- прочность отводов, переходов, тройников и заглушек на действие внутреннего давления;
- герметичность фланцевых соединений;
- габариты компенсаторов из труб;
- упругие характеристики сильфонных и линзовых компенсаторов.
В программе СТАРТ имеется нормативная база, обеспечивающая дополнительные удобства при работе. Нормативная база содержит три раздела: "МАТЕРИАЛЫ", "ПРУЖИНЫ" и "ГРУНТЫ".
В разделе "МАТЕРИАЛЫ" хранятся физические свойства материалов труб и элементов трубопровода. Второй раздел нормативной базы "ПРУЖИНЫ" содержит характеристики и податливости пружинных цепей упругих опор различной грузоподъемности по ОСТ 108.764.01-80, МВН 049-63 и МН 3958-62. Третий раздел базы "ГРУНТЫ" содержит физические характеристики отдельных типов грунтов.
На сегодня программа СТАРТ - одна из самых распространенных в России и странах СНГ. Общее число пользователей программы превышает 150. Среди них ПКО крупных заводов, проектные организации химического, газового, энергетического профиля и ряда других отраслей. Широкое применение программа получила в Москве при проектировании, реконструкции и строительстве тепловых сетей.
На основе программы СТАРТ в настоящее время создана специализированная программа СТАРТ-П по расчету прочности и жесткости тепловых сетей и магистральных трубопроводов бесканальной прокладки.
Программы СТАРТ и СТАРТ-П имеют СЕРТИФИКАТ СООТВЕТСТВИЯ ГОССТАНДАРТА РОССИИ N ГОСТ Р RU.9011.1.3.0013.
