• IGES 2000 . Стандарт IGES для обмена численными данными был принят правительством США и крупнейшими корпорациями и подрядчиками во всем мире. Фактически, IGES-совместимость требуется CALS-инициативой правительства США. Транслятор Autodesk IGES 2000 интегрирован с AutoCAD 2000 и входит в состав Mechanical Desktop 4.
• VDAFS 2000 .  Стандарт VDAFS, предназначенный для трансляции данных об усеченных поверхностях, используется немецкими автомобильными OEM-производителями и их подрядчиками во всем мире. Транслятор Autodesk VDAFS 2000 интегрирован с Mechanical Desktop 4(но не с AutoCAD).
• STEP 2000. Предложенный Международной организацией по стандартизации (ISO) протокол обмена данными STEP получил признание OEM-производителей и поставщиков во всем мире в автомобильной, авиационно-космической, энергетической, и оборонной отраслях. Транслятор Autodesk STEP 2000 интегрирован с AutoCAD 2000 и Mechanical Desktop 4.

Обзор возможностей трансляторов Autodesk

Эффективный и точный обмен чертежами, созданными на разнообразных системах САПР, требует наличия стандарта для обмена численными данными. Один из таких стандартов, IGES, был принят правительством США и многими крупными корпорациями и их подрядчиками во всем мире.

Например, IGES-соответствие требуется CALS инициативой. Производители выполняли IGES различными способами, и Транслятор обеспечивает это многообразие, предлагая многочисленные возможности конфигурирования и трансляции данных. Графический интерфейс пользователя, который работает непосредственно из AutoCAD  2000 и Mechanical Desktop 4, Autodesk IGES Транслятор, позволяет пользователям легко устанавливать и изменять параметры трансляции, чтобы добиться требуемого многообразия обмена данными.

Возможности

• Поддержка твердотельных объектов AutoCAD и Mechanical Desktop
• Поддержка NURBS-поверхностей
• Импорт IGES кривых и поверхностей с определяемыми пользователем геометрическими допусками
• Графический интерфейс пользователя позволяет осуществлять настройку параметров трансляции с помощью диалоговых окон
• Задаваемые пользователем параметры оптимизации трансляции
• Установка опций поддержки CALS Класс I, II, и IV
• Полная трансляция размеров, аннотаций, и текста
• Обработка одного или нескольких файлов
• Поддержка импорта файлов с несколькими чертежами
• Создание log-файла с описанием процесса трансляции
• Интерактивная помощь

Поддержка объектов

• Двухмерная и трехмерная каркасная геометрия
• Поверхности и усеченные поверхности (канонические, параметрические, NURBS и другие)
• Группы и слои
• Текст, метки, символы и примечания
• Размеры
• Твердотельная геометрия

Соответствие стандартам

Транслятор Autodesk  IGES 2000 соответствует IGES версии 5.3; он импортирует IGES файлы, соответствующие IGES 5.3 и более ранним версиям, и экспортирует IGES 5.3-совместимые файлы. IGES Транслятор также поддерживает подстандарт IGES версии 1.04 Японской Автомобильной Ассоциации Производителей (JAMA). Кроме того, он импортирует файлы, соответствующие стандарту обмена данными правительства США MIL-D-28000, и дает возможность экспорта MIL-D-28000 файлов для следующих подстандартов:

• CALS Класс I (Технические Иллюстрации)
• CALS Класс II (Технологические чертежи)
• CALS Класс IV (Геометрия для NC-производства)

STEP- быстро развивающийся стандарт международной организации по стандартизации (ISO). STEP отвечает требованиям по обмену данными предприятий автомобильной, космической, оборонной и энергетической отраслей. Autodesk  STEP Транслятор требует Mechanical Desktop  4 или AutoCAD 2000 и обеспечивает следующую поддержку:

• Прикладной протокол (AP) 203, Классы Соответствия (CC) 2 (каркасная геометрия и геометрия поверхностей), 4 (поверхности с топологией), и 6 (B-Rep тела).
• Также обеспечивается стандарт AP214 CC1 (B-Rep тела). Богатый набор опций, управляющих входными и выходными параметрами трансляции. Установки диалога Параметры могут быть сохранены для похожих трансляций
• Создание log-файла для сохранения событий, произошедших во время трансляции
• Транслятор вызывается из продуктов Autodesk, или осуществляется пакетное выполнение

STEP - также самый лучший выбор при необходимости трансляции твердых тел. Твердотельные объекты будут транслированы как тела, и несмотря на потерю информации о параметрах, цветах и другой, возможность трансляции твердых тел сокращает вдвое объем работ, которые необходимо выполнять при использовании альтернативных средств трансляции.

Кроме того, когда Транслятор STEP используется совместно с Mechanical Desktop, можно осуществлять обмен целыми сборками при сохранении структуры сборки и позиций компонентов в сборке.

Соответствие стандартам

Autodesk STEP Транслятор соответствует стандарту STEP AP203 и поддерживает классы Соответствия 2, 4, и 6.

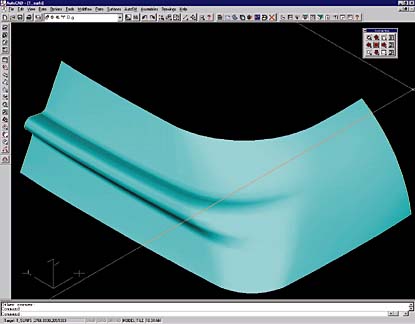

Немецкое автомобилестроение, представляемое Verband der Automobilindustrie (VDA), разработало VDAFS стандарт для усеченных поверхностей, который был признан немецкими автомобильными OEM-производителями и их подрядчиками во всем мире.

Autodesk VDAFS Транслятор предоставляет графический интерфейс, доступ к которому осуществляется из Mechanical Desktop . Этот интерфейс позволяет пользователям легко выбрать и изменить опции транслятора, чтобы добиться требуемого многообразия обмена данными.

В дополнение к тому, что Autodesk VDAFS Транслятор функционирует как единая часть Mechanical Desktop, он имеет собственный внешний интерфейс, который может осуществлять пакетное выполнение. В режиме пакетного выполнения Autodesk VDAFS Транслятор обрабатывает одиночные файлы или каталоги.

Ключевые Возможности Транслятора

• Импорт и экспорт VDAFS кривых и поверхностей.
• Экспорт кривых и поверхностей Autodesk с определяемыми пользователем геометрическими допусками.
• Поддержка NURBS-поверхностей
• Отображает детали и 3D-тела Mechanical Desktop
• Задаваемые пользователем параметры оптимизации трансляции
• Обработка одного или нескольких файлов
• Создание log-файла с описанием процесса трансляции
• Интерактивная помощь

Технические данные

VDAFS совместимость— Autodesk VDAFS Транслятор соответствует VDAFS версии 2.0. Он импортирует VDAFS файлы, соответствующие VDAFS версии 2.0 и более ранним, и экспортирует файлы соответствующие VDAFS версии 2.0.

Поддержка объектов — Autodesk VDAFS Транслятор поддерживает следующие VDAFS объекты:

• Двухмерная и трехмерная каркасная геометрия
• Поверхности и усеченные поверхности (плоские, параметрические, NURBS и т.д.)
• Сплайновые поверхности и усеченные кривые
• Группы и наборы

Системные требования — Autodesk VDAFS Транслятор работает с Mechanical Desktop 4 на Pentium-совместимых PC. Помимо системных требований для работы Mechanical Desktop, VDAFS Транслятор требует минимум 4Mб дополнительной оперативной памяти и 10Мб свободного пространства на жестком диске. Объем требуемой оперативной памяти и необходимого дискового пространства варьируются в зависимости от параметров трансляции и сложности транслируемых файлов VDAFS.
