Приложение к AutoCAD LT 2002, AutoCAD 2002, Architectural
Desktop, предназначенное для оформления строительных чертежей в
соответствии с требованиями СПДС.
Сертификат соответствия
№ РОСС RU. СП11.Н00035 ГОССТРОЙ России № 0130173
По результатам сертификационных испытаний СПДС GraphiCS соответствует требованиям следующих нормативных документов:
- ГОСТ 21.101-97 “СПДС. Основные требования к проектной и рабочей документации”;
- ГОСТ 21.501-93 “СПДС. Правила выполнения архитектурно-строительных чертежей”;
- ГОСТ 2.301-68 “ЕСКД. Форматы”;
- ГОСТ 2.302-68 “ЕСКД. Масштабы”;
- ГОСТ 2.303-68 “ЕСКД. Линии”;
- ГОСТ 2.304-81 “ЕСКД. Шрифты чертежные”;
- ГОСТ 2.305-68 “ЕСКД. Изображения-виды, разрезы, сечения”;
- ГОСТ 2.306-68 “ЕСКД. Обозначения графических материалов и правила их нанесения на чертежах”.
СПДС GraphiCS выполнен на основе объектно-ориентированной технологииObjectARX, позволяющей создавать "умные" и легко управляемые объекты.
Модуль СПДС GraphiCS разработан по принципу "разумной достаточности" и позволяет проектировщику автоматизировать отрисовку рутинных и графически насыщенных элементов рабочих чертежей, как, например, нанесение обозначений сварных соединений, отрисовка условных обозначений грунта, тепло- и гидроизоляции, а также всех условных обозначений, основных надписей и спецификаций в соответствии с ГОСТ 21.101-97 ("Основные требования к проектной и рабочей документации").
Основные возможности модуля СПДС GraphiCS:
- отрисовка стандартных форматов и заполнение основной надписи чертежа;
- сервисная функция для отрисовки фрагменов чертежа в различных масштабах;
- нанесение размерных линий и выполнение надписей в соответствии с ГОСТ;
- отрисовка координационных осей;
- отрисовка отметок уровня;
- отрисовка разнообразных выносок, в том числе для многослойных конструкций;
- нанесение обозначений разрезов и видов;
- отрисовка различных линий обрыва;
- отрисовка стандартных штриховок;

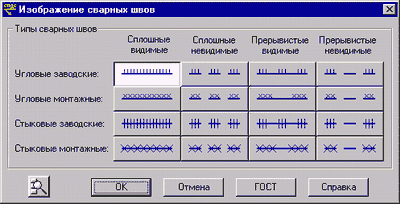

- нанесение обозначений сварных швов;

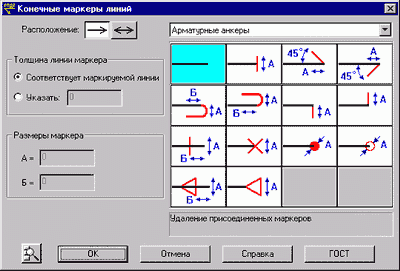

- отрисовка арматурных анкеров;
- справочная система по СПДС.
Совместное использование AutoCAD LT 2002 и СПДС GraphiCS является наиболее экономичным решением для автоматизации рабочего места проектировщика. СПДС GraphiCS работает также и в среде AutoCAD 2002.
