Техтран - это семейство современных CAM систем, объединенных общим названием, единой структурой и интерфейсом, эффективно сочетающих лучшие свойства графических и технологических систем проектирования, преимущества профессионально ориентированного пользовательского интерфейса со всеми достоинствами представления программы на понятном технологу языке. Каждая из систем, входящих в семейство Техтран, ориентирована на определенный вид обработки.
Фрезерная обработка
Токарная обработка
Электроэрозионная обработка

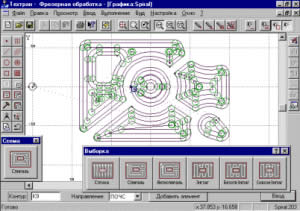

  Техтран
- Фрезерная обработка |

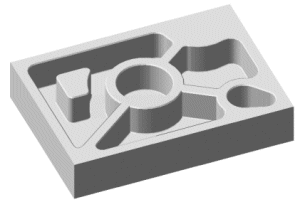

Система предназначена для проектирования управляющих программ 2.5-координатной обработки деталей на фрезерных, сверлильных, расточных станках с ЧПУ и ОЦ.
Система состоит из графического редактора, технологического процессора и универсального встроенного постпроцессора.
- Графический редактор обеспечивает в интерактивном режиме построение геометрии, описание произвольной траектории и ввод технологических команд. Одновременно генерируется текстовое описание геометрии, траектории и технологии (программа на языке Техтран), выполняются операторы программы и отображаются создаваемые объекты, инструмент и рассчитанная траектория;
- Технологический процессор выполняет в соответствии с указанной схемой автоматическую генерацию: участков подхода к контуру при контурной обработке, траектории врезания в материал и траектории многопроходной черновой выборки сплошного материала;
- Универсальный встроенный постпроцессор обеспечивает подготовку УП для отечественных и зарубежных станков (более чем 150 моделей) и возможность разработки пользователем собственных постпроцессоров.

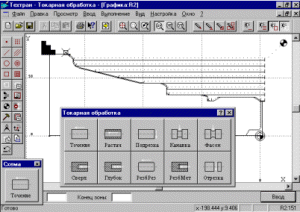

 Техтран
- Токарная обработка |
Система предназначена для
проектирования управляющих программ обработки деталей на токарных и
карусельных станках с ЧПУ.
Состоит из графического
редактора, технологического процессора и универсального встроенного
постпроцессора.

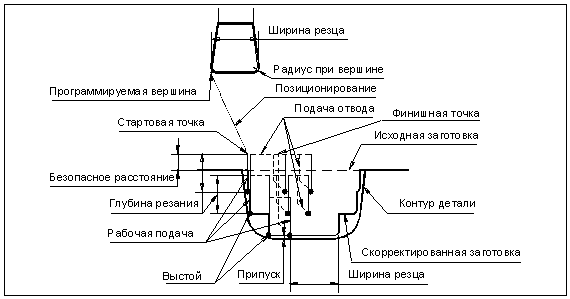

Технологический процессор реализует следующие переходы:
|
|

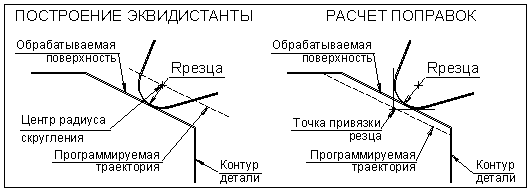

Учет радиуса при вершине резца:
- построение эквидистанты;
- расчет поправок на траекторию движения инструмента.

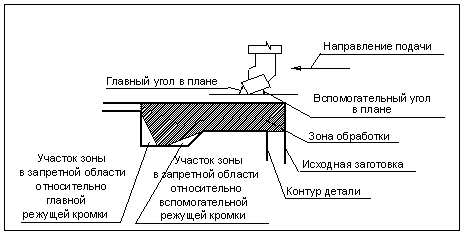

Выделение и корректировка зоны обработки:
- по направлению подачи;
- по запретной области;
- по главной и вспомогательной режущим кромкам;
- по припуску на последующую обработку;
- по патрону или оправке.

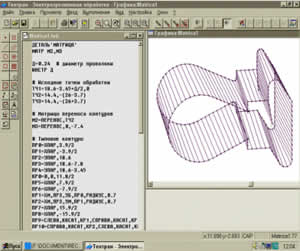

 Техтран
- Электроэрозионная обработка |
Система
предназначена для проектирования УП 2-4 -координатной электроэрозионной
обработки деталей с вертикальной и наклонной боковой образующей поверхностью.
Обеспечивается программирование обработки с постоянным и переменным
углом наклона проволоки.
Универсальный встроенный постпроцессор обеспечивает подготовку УП для
отечественных и зарубежных станков:
- 4732Ф3, СВЭИ-7 (УЧПУ 2М43-55, 15ИПЧ)
- AGIECUT (AGIE, Швейцария)
- OPTICUT (УЧПУ OPTIMAT-C)
- ROBOFIL (Charmilles Technologies, Швейцария)
- более 15 моделей и модификаций 2-х координатных станков
Эффективность системы подтверждена успешной эксплуатацией на предприятиях: ГАЗ (Н. Новгород), Электросила, ЛМЗ, Карбюраторный завод (С.-Петербург).
