ELSO 3.1

Конечная цель создания системы ELSO -- автоматизация технологической линии проектирования (ТЛП) электроснабжения объекта. Как дополнительное электротехническое приложение система эффективно используется в сочетании с любыми прикладными архитектурно-строительными системами, работающими в среде AutoCAD.

Версия ELSO 3.1 реализует проектирование электроосвещения, низковольтных электросетей, расчет надежности СЭС. Развитие и наращивание системы ELSO выполняется в полном соответствии со структурой ТЛП, состоящей в общем случае из четырех частей.

Первая часть (низковольтная)

Проектирование системы электроснабжения объекта на 0,4 кВ.
Состоит из шести проектных процедур:

  1. проектирование электрооборудования;
  2. проектирование низковольтных сетей и наружного электроосвещения;
  3. проектирование внутреннего электроосвещения;
  4. проектирование компенсирующих устройств на 0,4 кВ;
  5. проектирование автономных (резервных) источников питания (ДЭС, МГ и т.п.);
  6. проектирование низковольтной части трансформаторной подстанции (РУ-04 кВ).

Проектная документация, соответствующая первой части, подразделяется на табличную и графическую.

Табличная проектная документация на 0,4 кВ:

  • таблица "Расчет нагрузок";
  • таблица "Результаты расчетов кабелей по нагреву";
  • таблица "Результаты расчетов кабелей по потере напряжения";
  • таблица "Результаты расчетов запуска электродвигателей";
  • таблица "Результаты расчетов токов короткого замыкания";
  • справочные таблицы:
    • уставок защит;
    • выбор источников питания;
  • таблицы "Кабельный журнал", "Потребность кабелей и проводов", "Потребность труб";
  • таблица "Светотехническая ведомость";
  • таблица "Спецификация оборудования";
  • таблица "Ведомость потребности материалов".

Графическая проектная документация на 0,4 кВ:

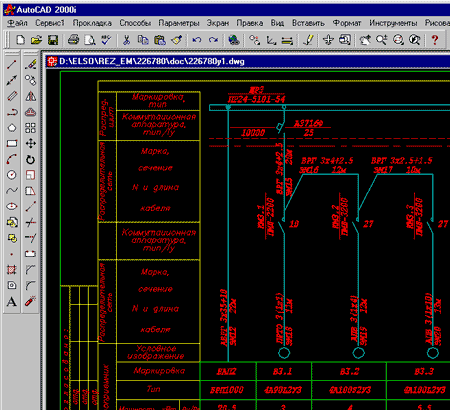

  • чертеж "Низковольтные сети. Схема принципиальная";
  • чертеж "Электрооборудование. Схема принципиальная";
  • чертеж "Электроснабжение. Схема принципиальная";
  • чертеж "Опросный лист";
  • при наличии строительной подосновы:
    • план расположения оборудования;

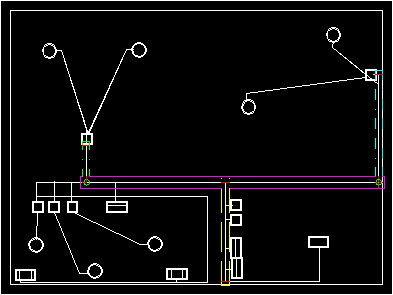

    • план раскладки кабелей;
    • план расстановки светильников.

Вторая часть (высоковольтная)

Проектирование системы электроснабжения объекта на 10 кВ (планируется к реализации в последующих версиях).
Состоит из следующих проектных процедур:

  1. проектирование высоковольтной части трансформаторной подстанции 10 кВ (РУ-10 кВ);
  2. проектирование воздушных линий электропередач 10 кВ;
  3. проектирование кабельных линий электропередач 10 кВ;
  4. проектирование компенсирующих устройств на высокое напряжение;
  5. проектирование резервных источников питания (ДЭС, МГ и т.п.).

Проектная документация, соответствующая второй части, подразделяется на табличную и графическую.

Табличная проектная документация на 10 кВ:

  • таблица "Расчет уставок защит";
  • таблица "Спецификация оборудования";
  • таблица "Ведомость потребности материалов".

Графическая проектная документация на 10 кВ:

  • чертеж "Раскладка кабелей";
  • чертеж "Трасса ЛЭП";
  • схема принципиальная РУ-10 кВ;
  • чертеж "Опросный лист".

Третья часть -- расчет надежности СЭС

Проектная документация третьей части -- справочная таблица результатов расчета надежности.

Четвертая часть -- проектирование молниезащиты и заземления
(планируется к реализации в последующих версиях)

Проектная документация -- чертеж "Молниезащита и заземление".
