Spotlight Pro / Spotlight -- профессиональный гибридный (растрово-векторный) графический редактор, предназначенный для полной обработки растровых изображений -- отсканированных чертежей, карт, схем, других графических материалов. Программа позволяет выполнить сканирование, фильтрацию растра, коррекцию линейных и нелинейных искажений, создать и отредактировать растровые и векторные объекты, векторизовать растр в полуавтоматическом и автоматическом режимах, корректировать векторные схемы и чертежи, полученные в результате автоматической векторизации вывести на печать готовый -- растровый, векторный или гибридный чертеж.

При помощи Spotlight можно произвести полную обработку растрового изображения, включающую:

• Сканирование (поддержка TWAIN совместимых сканеров, прямая поддержка сканеров Contex);
• Повышение качества сканированного изображения;
• Создание векторной и растровой графики;
• Редактирование растровой, векторной и гибридной графики. Редактирование растра производится по технологии, максимально приближенной к технологии редактирования векторов в чертеже САПР;
• Автоматическая и полуавтоматическая векторизация, растеризация векторов;
• Печать готового -- растрового, векторного или гибридного -- документа.

Интерфейс

Интерфейс программы Spotlight 4.0 полностью выдержан в стиле Windows 2000. Все меню и панели инструментов настраиваются, организован быстрый доступ к часто используемым командам. Поддержка MDI интерфейса дает возможность одновременно загружать и обрабатывать несколько документов. Поддерживаются различные режимы отображения, включая деление на видовые экраны.

Вся информация об объектах Spotlight, текущих командах и их параметрах отображается в панели "Инспектор". Настройки всех инструментов можно сохранять для повторного использования.

Документ Spotlight

Документ Spotlight имеет неограниченно пространство, в него может быть загружено любое количество монохромных, полутоновых и цветных изображений. В отличие от предыдущей версии, цветные и полутоновые изображениям можно редактировать, а не только загружать в качестве фона. Команды редактирования могут применяться одновременно к нескольким растровым изображениям, к их клипам или выбранным фрагментам. Возможен пакетный режим обработки изображений без участия оператора. Хранение растровых изображений может быть организовано двумя способами -- внутри документа, или в отдельных файлах.

Вы можете определять свойства объектов по слою, управлять порядком их отображения, задавать атрибутивную информацию, создавать библиотеки векторной, растровой и гибридной графики.

Новая версия Spotlight позволяет загружать и сохранять DWG файлы AutoCAD, поддерживает работу с многостраничными TIF-файлами.

Работа с растровыми изображениями

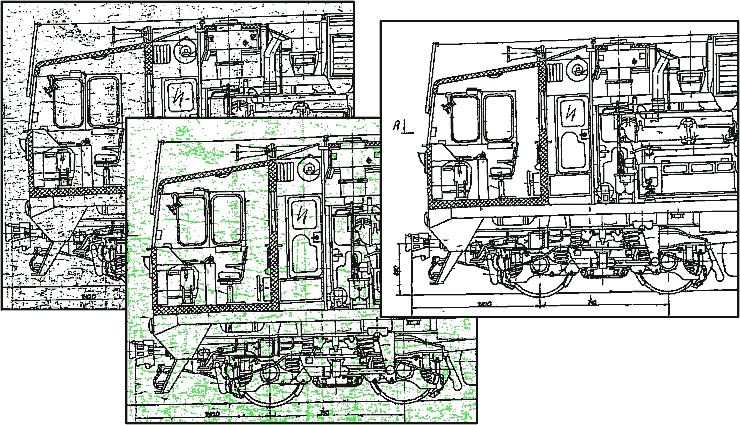

Spotlight предлагает широкие возможности для повышения качества цветных и монохромных растровых изображений, такие как фильтрация (цветная и монохромная), цветокоррекция, устранение возникшего при сканировании перекоса.

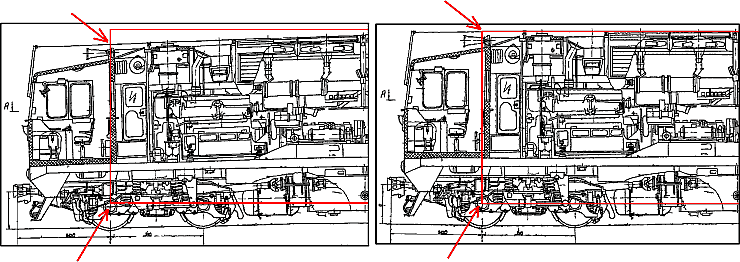

При помощи калибровки можно устранить линейные и нелинейные искажения.

Также доступны такие операции корректировки изображений, как поворот на произвольный угол, зеркальное отображение, обрезка, изменение физических размеров и разрешения.

Можно корректировать изображения нажатием одной кнопки, задав набор выполняемых команд.

Цветные и монохромные изображения можно расслаивать на несколько монохромных слоев для последующего редактирования или векторизации.

В новой версии также реализованы такие возможности как растеризация векторов на цветные, полутоновые и монохромные растровые изображения; объединение цветных, полутоновых и монохромных растровых данных и т. д.

Работа с символами

В предыдущей версии Spotlight Технология Интеллектуального Распознавания позволяла распознавать тип таких растровых примитивов как линия, дуга, окружность.

В новой версии Spotlight 4.0, помимо вышеперечисленных объектов, программа может распознавать произвольные растровые символы по образцу -- шаблону. Распознаваемые символы могут иметь другой масштаб и произвольный угол поворота относительно шаблона. Программа легко обучается новым шаблонам, из которых можно создавать библиотеки.

Для выбора или трассировки растрового символа достаточно указать его курсором мыши. Растровые символы также можно векторизовать при помощи автоматической векторизации.

Spotlight может производить поиск векторных и растровых символов и заменять их на указанные.

Выбор и редактирование объектов Spotlight

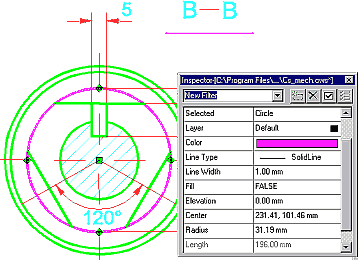

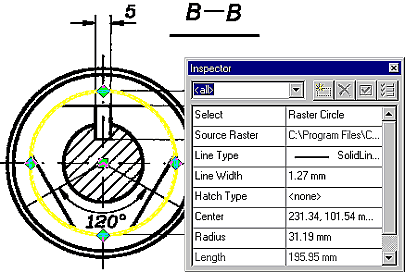

Гибридная технология в Spotlight 4.0 достигла уровня, при котором программа может выбрать, изменить свойства и геометрические характеристики объекта (линии, дуги, окружности) -- вне зависимости от того, векторный он или растровый. Вы можете изменять такие свойства, как толщина, тип линии, вид маркера; вы можете корректировать геометрические параметры при помощи "ручек" или панели "Инспектор".

Spotlight 4.0 позволяет выбирать гибридные, растровые и векторные данные, используя векторную технологию выбора -- внутри прямоугольника и полигона; секущим прямоугольником и полигоном; секущей полилинией и т. д.

К выбранным данным могут применяться такие команды, как перемещение, копирование, дублирование, поворот, масштабирование, зеркальное отображение, выравнивание и т. д.

Значительно расширились возможности векторного редактора Spotlight -- добавлены различные способы рисования векторов, режим редактирования полилинии, такие каманды, как удлинение, обрезка и разделение векторов по заданным кромкам, коррекция пересечений и т.д. Появилась возможность создания пользовательских маркеров (стрелок).Привязка к характерным точкам растровых объектов работает так же, как привязка к векторам. Программа отображает маркер типа привязки.

Векторизация

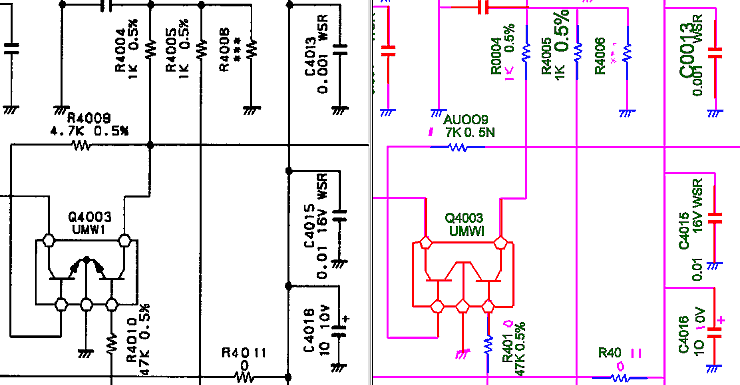

Spotlight распознает и преобразует в соответствующие векторные объекты растровые линии, дуги, окружности, полилинии, символы и штриховки. Перевод растровых данных в вектора может производиться при помощи трассировки (интерактивной векторизации) или автоматической векторизации.

Результирующие вектора могут распределяться по слоям и цветам, а их толщины назначаться в соответствии с толщиной исходных растровых объектов.

Трассировка

Для векторизации растрового символа, линии, дуги или окружности достаточно указать их курсором мыши. Возможны различные режимы трассировки -- с сохранением, стиранием, сглаживанием исходного растра. Программа также распознает растровую штриховку, трассирует произвольные растровые кривые полилиниями. При трассировке полилиний определяется вероятное направление трассировки.

На цветных и полутоновых изображениях трассируются полилинии, отрезки, дуги и окружности.

Автоматическая векторизация

При автоматической векторизации в векторную форму переводится все растровое изображение или его выбранный фрагмент в соответствии со стандартными или настроенными пользователем шаблонами распознавания.

Распознавание текстов

Spotlight распознает тексты любой ориентации, буквы кириллицы и латинского алфавита, цифры, знаки препинания, специальные символы. Возможно обучение программы распознаванию новых символов. Предусмотрена процедура коррекции распознанных текстов.

Корректировка результатов векторизации

Результаты векторизации могут быть откорректированы при помощи автоматической (объединение фрагментов, восстановление пересечений, удаление малоразмерных векторов, выравнивание линий и т. д.) и интерактивных (объединение указанных фрагментов) процедур.
