Система
HydrauliCS предназначена для проектирования
гидравлических и пневматических схем:
принципиальные схемы, перечень
гидрооборудования. Имеется система
управления проектом. Используется в
общем машиностроении, станкостроении.
Основные возможности:
- разработка принципиальных гидравлических и пневматических схем в AutoCAD 2000;
- оформление схемы в соответствии с ЕСКД средствами модуля MechaniCS, поставляемого в составе системы;
- поддержка библиотеки условных графических обозначений элементов гидро- и пневмосхем;
- поддержка базы данных по гидро- и пневмоаппаратуре;
- получение перечня элементов схемы и его оформление в AutoCAD или Microsoft WORD;
- наличие оболочки, предоставляющей доступ к функциональным модулям системы и к данным разрабатываемых проектов

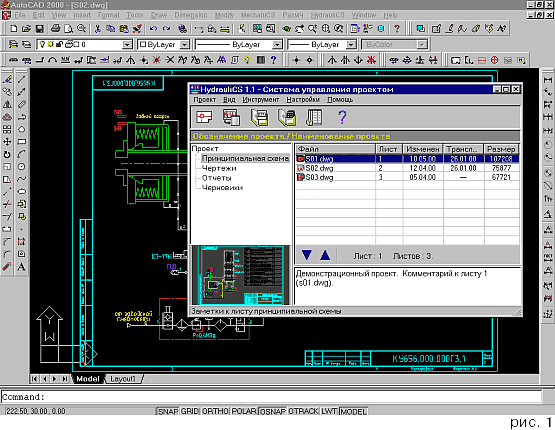

Работа с пакетом HydrauliCS начинается с создания в программе управления проектами нового проекта (см. рис.1), который представляет собой набор взаимосвязанных документов, специальных файлов и таблиц данных, отражающих состав и состояние поддерживаемой конструкторской документации.
Сообразуясь с особенностями проектируемого изделия, разработчик определяет количество листов схем (рисунков AutoCAD). По ходу создания схемы пользователь может делать её черновые наброски, которые также могут быть включены в общую схему.
Основными элементами схемы являются
блоки условных графических обозначений (УГО)
аппаратов и трассы, связывающие элементы
схемы между собой.
Блок УГО состоит из графического
изображения аппарата на принципиальной
схеме, атрибута его буквенно-позиционного
обозначения (БПО), атрибутов технических
характеристик и данных входов/выходов
аппарата. Для создания и использования
блоков УГО предоставлен инструментарий
библиотеки УГО, позволяющий проводить
процедуры выбора и вставки блоков в
принципиальную схему. Поставляемая в
составе пакета библиотека УГО содержит
свыше трехсот элементов. Пользователь,
при необходимости, может свободно
расширять библиотеку, включая в нее
недостающие блоки.
В соответствии с назначением трассы (масляный трубопровод, воздушный, водяной и т.д.) конструктор может определить ее графическое изображение на принципиальной схеме. Помимо определенных в HydrauliCS типов трасс пользователь может определять и свои собственные типы. Предусмотрена отрисовка обводов на пересечениях, обозначение соединений, отрисовка прямолинейных и дуговых сегментов (рукавов).
Полуавтоматическая простановка БПО аппаратов для сложных схем позволяет значительно сократить время их подготовки. После выбора объектов пользователю предоставляется возможность переназначить значения БПО в порядке или их выбора или в порядке, предусматриваемым ГОСТом ( слева направо, слева направо и сверху вниз).
В процессе разработки схемы имеется возможность контроля составляющих ее элементов на повторное использование буквенно-позиционных обозначений и наличие свободных входов/выходов аппаратов.
Оформление чертежа схемы может быть выполнено средствами модуля MechaniCS. Модуль содержит шрифты, символику, утилиты для поддержки ЕСКД и библиотеку типовых элементов чертежей. В частности, он позволяет выбрать и заполнить требуемую форматку, проставить зоны.

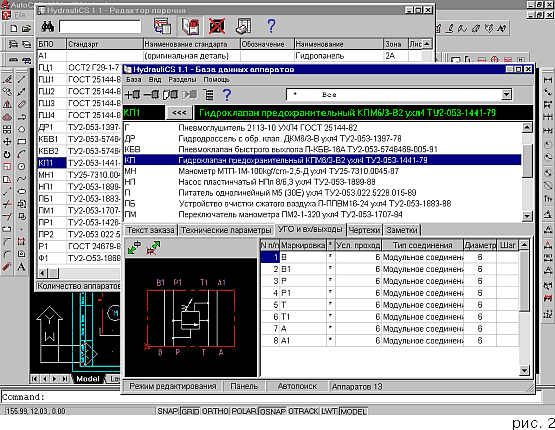

После того, как определена вся графика принципиальной схемы, осуществляется ее преобразование к табличному виду, в который попадают буквенно-позиционные обозначения всех блоков элементов, использованных при построении схемы. В редакторе перечня осуществляется выбор гидравлической и пневматической аппаратуры. Причем возможно как ручное заполнение полей перечня недостающей информацией, так и полуавтоматическое, с использованием содержимого базы данных аппаратов, поставляемой в составе HydrauliCS (см. рис.2).
База данных аппаратов поддерживает для устройств следующую информацию :
- тексты заказа;
- технические характеристики;
- условные графические обозначения, представляющие устройства в принципиальной схеме;
- характеристики мест присоединений;
- чертежи видов (их можно использовать для размещения на сборочном чертеже);
- данные о заводах-изготовителях и других поставщиках оборудования;
- комментарии.
База, поставляемая в качестве примера, содержит сведения о более четырехстах наиболее часто используемых отечественных и зарубежных аппаратах. Предусмотрена возможность работы с несколькими базами аппаратов.
Последний этап работы HydrauliCS - подготовка перечня элементов принципиальной схемы. В среде генератора перечня происходит настройка выводимого отчета и преобразование его к формату, выбор которого зависит от того, где он должен быть расположен. Возможна вставка в рисунок AutoCAD текста перечня в виде стандартной таблицы, вывод в обычном текстовом формате и построение документа MS WORD с использованием шаблона, содержащего стандартную форму перечня элементов. Система поставляется с исчерпывающей справочной системой и документацией, имеющей раздел с описанием структур данных пакета, что позволяет развивать его возможности сторонним разработчикам.
В заключение необходимо отметить, что HydrauliCS постоянно развивается. Советы и пожелания наших заказчиков во многом определяют дальнейшее направление развития продукта.
Требования к аппаратному и программному обеспечению
Требования к программному обеспечению
Для функционирования HydrauliCS требуется наличие операционной системы Windows (95, 98, NT 4), графического пакета AutoCAD и текстового процессора Microsoft Word (97, 2000).
Требования к аппаратному обеспечению
Требования к аппаратному обеспечению соответствуют требованиям AutoCAD 2000.
Демонстрационные материалы
Фильм о HydrauliCS 1.1
"Работа в HydrauliCS" - архивный файл hydr_avi.rar (1.38 Мб)
Ограниченная версия HydrauliCS 1.1
Для работы демонстрационной версии требуется наличие на вашем компьютере AutoCAD 2000.
Установочные файлы находятся в самораспаковывающемся архиве из пяти файлов - для более удобной загрузки.
- Скопируйте все эти файлы в один каталог и запустите на исполнение файл hydr_demo.EXE. Архив будет распакован в текущем каталоге.
- Затем поступайте согласно инструкции в файле Readme.TXT.
