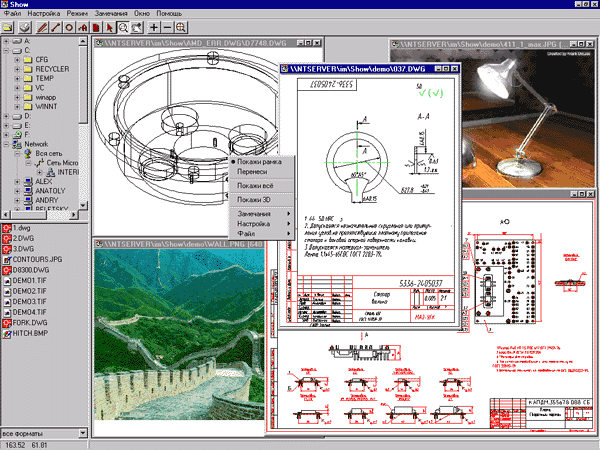

Система Show предназначена для автономного поиска, анализа, просмотра и вывода чертежей и других изображений на плоттер, принтер, в файл. Show позволяет работать с чертежами, выполненными в AutoCAD и Mechanical Desktop (формат DWG), либо с чертежами других CAD систем в формате DXF. SHOW также позволяет открывать файлы в форматах DWG, SLD, SLB, DXF, BMP, WMF, EMF, ICO, JPG, GIF, TIF, PCX, TGA, FLI, FLC, IFF, PIC, PNG. |
Возможности, предоставляемые Show, можно разделить на следующие группы:
- просмотр и анализ чертежей:
- масштабирование, панорамирование, общий вид;
- просмотр чертежа по слоям;
- просмотр пространства листа и пространства модели;
- просмотр моделей в тонированном виде в документах Mechanical Desktop;
- выбор и просмотр блоков чертежа;
- нанесение на чертеж
замечаний и исправлений без изменения самого чертежа;
- поддержка:
- внешних шрифтов (.SHX);
- внешних ссылок (блоков) в формате DWG или DXF;
- доступ к файлам, включающий
средства для:
- быстрого поиска чертежей по именам файлов;
- доступ к сетевым ресурсам;
- смены каталогов и дисков;
- сканирование дисков с пометкой папок, содержащих графические файлы;
- вывод на внешние устройства
обеспечивает:
- управление форматом и ориентацией листа;
- управление положением и масштабом выводимого рисунка;
- поворот изображения на любой угол;
- работу с фрагментом чертежа (выбор рамкой);
- изменение цвета и толщины линий;
- разбиение чертежа на фрагменты с учетом последующей склейки в большой лист;
- автоматическую компоновку нескольких чертежей на лист для оптимального расхода бумаги;
- вывод на плоттеры
и принтеры матричные, лазерные, струйные любого формата, через
порт или файл.
