Программный
комплекс LCAD (от Layout CAD - САПР планировки) предназначен для
автоматизации процесса формирования графической и текстовой документации
технологических планировок производственных цехов и участков. Областью
применения комплекса является технологическое проектирование новых производственных
цехов и участков, реорганизация существующего производства, а также получение
справочной информации по установленному на производстве оборудованию.

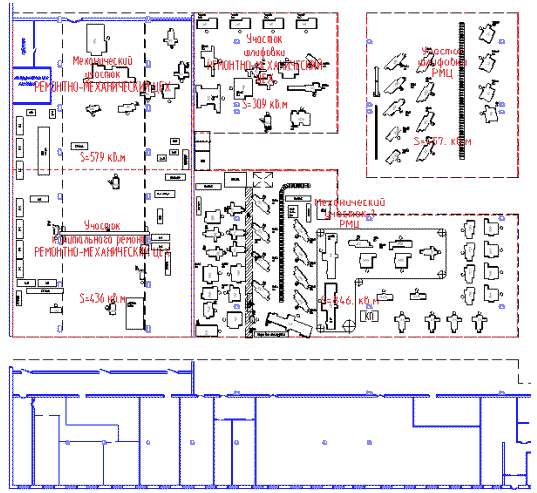

LCAD предоставляет возможность выполнить чертеж плана здания (корпуса) в качестве строительной подосновы для последующего размещения технологического оборудования.
LCAD обеспечивает создание и ведение базы данных (БД), содержащей массивы текстовой и графической информации. Структура массивов БД позволяет загружать и использовать при проектировании следующие виды информации:
-
характеристики оборудования (наименование и модель, габариты, масса, установленная мощность электродвигателя и некоторая дополнительная информация), с обеспечением поиска и выбора информации по классам и группам оборудования;
-
темплеты (« габаритки ») оборудования;
-
спецификации по установленному оборудованию;
-
принятые условные графические обозначения для нанесения на планировки;
-
дополнительная графическая информация по оборудованию: размеры, установочные планы, планы опор, точки подключения электропитания, воздуха и т.п.
-
справочные данные по нормам и требованиям к размещению оборудования;
-
генплан предприятия;
-
информация по видам и размерам площадей цехов и участков.
LCAD предполагает создание и хранение в БД технологических планировок на строительной подоснове производственного корпуса (здания). Спецификация установленного оборудования создаётся и хранится в БД в целом по предприятию. Оформление и вывод на печать графической (чертежи планировок) и текстовой (спецификации оборудования) документации может производиться как по производственным корпусам, так и по отдельным цехам и участкам.
LCAD использует и расширяет возможности пакета AutoCAD фирмы Autodesk за счёт наличия дополнительного набора специальных приложений (функций проектирования), разработанных с помощью системы разработки приложений AutoCAD. Эти приложения обеспечивают основные функции проектирования технологических планировок цехов и участков предприятия.
Комплекс можно использовать в технологических подразделениях и технических отделах как крупных предприятий, так и небольших производственных организаций, применяющих автоматизированные рабочие места технологов на базе персональных компьютеров.
