Компания
Graphisoft выпустила новый удобный инструмент,который расширяет
возможности ArchiCAD, позволяя пользователям (в том числе не обладающим
глубокими познаниями в ОВК) эффективно трассировать систему каналов
и трубопроводов здания.
HVAC for ArchiCAD (такое название получила новая разработка) предоставляет возможность осуществить пространственную трехмерную трассировку систем воздуховодов и кондиционирования, а на основе созданной модели оформить и выпустить чертежи марок ОВК.
Поскольку HVAC for ArchiCAD использует Application Programming Interface компании Graphisoft, с объектами этой библиотеки можно работать через специальное приложение, автоматизирующее их расстановку. А так как используются обычные объекты ArchiCAD, при необходимости несложно настроить и изменить параметры любой части трубопровода.
Возможности "Виртуального Здания" расширяются! Постройте систему трубопровода
С

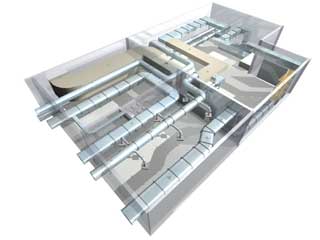

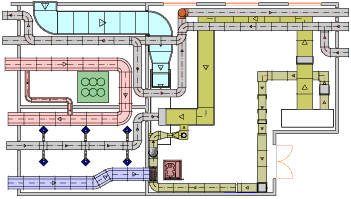

помощью нового приложения можно подготовить как двумерные чертежи,
так и трехмерную визуализацию ОВК. Модуль позволяет строить системы
трубопроводов по всему зданию, автоматически сопрягая отдельные
участки. При этом происходит установка отводов, тройников и заглушек
с учетом размеров труб и каналов.
Автоматизированное создание трубопровода: новый мощный инструмент
Если два канала необходимо соединить в одно целое, HVAC for ArchiCAD выполнит это автоматически: выберите два участка трубы, а затем нажмите на кнопку Auto-connect (Соединить автоматически). Автоматическое сопряжение не только "подтянет" трубы друг к другу, но и встроит переходники, тройники и т.п. с учетом профиля и размеров труб. Таким образом, эта функция позволяет просто и быстро разработать достаточно сложные сети трубопровода.
Автоматическое внедрение в стены: используйте возможности ArchiCAD-модели!
При
создании сети трубопровода автоматически создаются отверстия во
внешних и внутренних стенах. Пользователи могут назначить необходимые
зазоры со стороны трубы и минимальное расстояние между технологическими
отверстиями.
Прекрасная библиотека объектов
HVAC for ArchiCAD содержит библиотеку GDL-объектов, состоящую из
более чем трехсот 3D-элементов и 2D-символов. С помощью API-инструмента
любой из них нетрудно добавить в модель трубопровода. Каждый GDL-объект
имеет понятные параметры, которые позволяют быстро изменить и настроить
модель.
Кроме объектов для ОВК, библиотека содержит ряд объектов для электрики:
двумерные символы выключателей, переключателей, лампочек, трехмерные
желоба и короба для проводки и т.п.
Библиотека HVAC for ArchiCAD не является самостоятельным приложением:
она работает только в среде ArchiCAD 7.0 и доступна как для Microsoft
Windows 95/98/98SE/ME/2000/NT 4.0, так и для
