Spotlight Pro 5.0

Мощный инструмент для гибридного редактирования и векторизации

Spotlight Pro/Spotlight -- профессиональный гибридный графический редактор, позволяющий осуществить полный комплекс работ с растровыми монохромными, полутоновыми и цветными изображениями: отсканированными чертежами, картами, схемами и другими графическими материалами.

Программа Spotlight 5.0 выполняет:

сканирование (поддержка TWAIN-совместимых сканеров, прямая поддержка сканеров CONTEX);
повышение качества растра;
коррекцию линейных и нелинейных искажений;
создание и редактирование растровой, векторной и гибридной (растрово-векторной) графики;
автоматическую и полуавтоматическую векторизацию;
печать готового растрового, векторного или гибридного чертежа.

Интерфейс

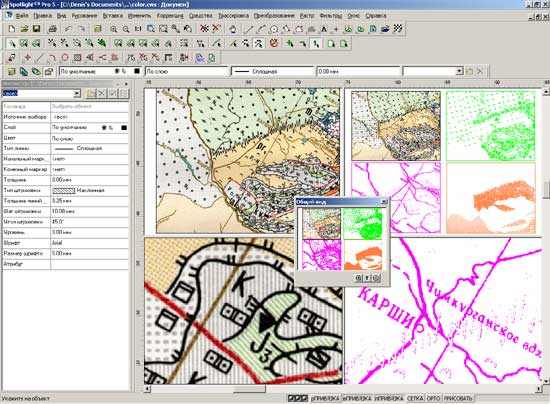

Программа Spotlight 5.0 имеет полностью настраиваемый интерфейс, обеспечивающий максимально удобную работу пользователя.

Поддержка MDI-интерфейса дает возможность одновременно работать с несколькими документами. Поддерживаются различные режимы отображения, включая деление на видовые экраны. Организован быстрый доступ к часто используемым командам. Возможность отключения/ включения видимости векторной или растровой графики позволяет визуально контролировать результаты работы. Графические "курсоры-подсказки" отображают текущую команду. Вся информация об объектах Spotlight, текущих командах и их параметрах отображается и редактируется в панели Инспектор. Настройки всех инструментов можно сохранять для повторного использования.

Документ Spotlight

Документ Spotlight 5.0 имеет неограниченное пространство, в него может быть загружено любое количество монохромных, полутоновых и цветных изображений. Команды редактирования могут применяться одновременно к нескольким растровым изображениям, к их клипам или выбранным фрагментам. Хранение растровых изображений может быть организовано двумя способами: внутри документа или в отдельных файлах.

Документ Spotlight предоставляет возможность определения свойств объектов по слою и управления порядком их отображения, измерения растровой и векторной графики, использования настраиваемых шаблонов при создании документа, задания атрибутивной информации, создания библиотек векторной, растровой и гибридной графики.

Новая версия Spotlight позволяет:

загружать и сохранять DWG- и DXF-файлы от 10-й версии AutoCAD и выше;
работать с многостраничным TIFF-файлом как с документом (панель включения/выключения режима работы и переключения между страницами);
работать с файлами World и файлами с геоданными, в которых содержится информация о геопривязке растровых изображений;
экспортировать векторные данные в формате MID (MapInfo);
импортировать векторные данные в формате DGN (MicroStation).

Коррекция растровых изображений

Spotlight предлагает широкие возможности повышения качества цветных и монохромных растровых изображений:

фильтрация (цветная и монохромная);
цветокоррекция;
устранение в ручном и автоматическом режимах возникшего при сканировании перекоса;
коррекция по четырем точкам рамки для устранения проективных искажений;
разделение по размеру с разнесением растровых объектов различной величины на разные растровые слои.

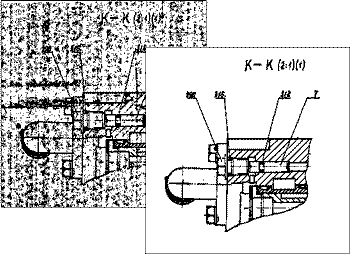

Фильтры для коррекции монохромных изображений: очистка от "мусора", заливка "дырок", сглаживание, утолщение и утоньшение линий, образование контуров, инверсия.Фильтры для коррекции цветных и полутоновых изображений: размытие (blur), контурная резкость (unsharp mask), усреднение (median).

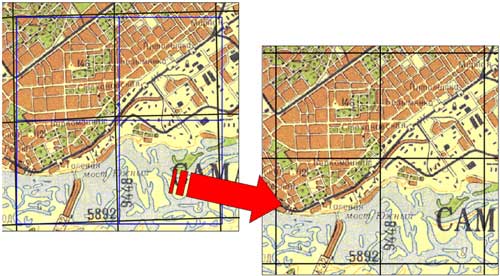

Операция калибровки позволяет устранять линейные и нелинейные искажения сканированных изображений, обусловленные неточностями в исходном материале, ошибками сканирования, короблением при неправильном хранении и т.д.

Изображение можно поворачивать на произвольный угол, зеркально отображать, обрезать, изменять физические размеры и разрешение.

Функция автокоррекции позволяет задать набор операций коррекции и объединить их в одну команду.

Работа с цветными изображениями

Для обработки цветных изображений в программе Spotlight реализованы следующие возможности:

регулировка яркости, контрастности, цветового баланса;
автоматическая и ручная коррекция по гистограмме;
преобразование полноцветных изображений в индексированные (с возможностью расчета оптимальной палитры, объединения и замены цветов) и полутоновые;
бинаризация цветных и полутоновых изображений с использованием различных методов бинаризации;
объектная селекция и редактирование выбранного объекта;
трассировка на цветных и полутоновых изображениях;
расчет цвета под удаляемыми объектами (адаптивное стирание);
заливка областей выбранным или автоматически вычисленным цветом.

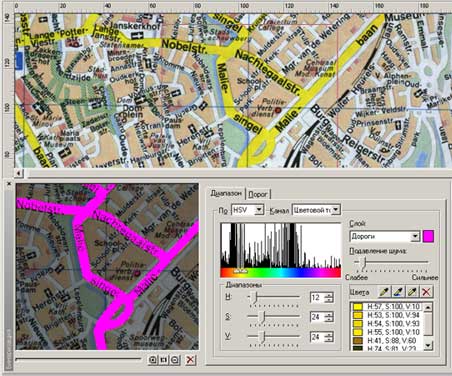

Расслоение цветного изображения на заданное число монохромных растровых слоев для последующего редактирования или векторизации, адаптивное подавление шума при выполнении расслоения.Растеризация векторов на цветные, полутоновые и монохромные растровые изображения, объединение цветных, полутоновых и монохромных растровых данных и т.д.

Работа с символами

Алгоритмы, основанные на экспертной системе распознавания символов по образцам, позволяют легко обучать программу распознаванию растровых символов, после чего их можно выбирать или векторизовать указанием курсора мыши.

При автоматической векторизации элементы схем преобразуются в соответствующие векторные блоки. Распознаваемые растровые символы могут отличаться от образца ориентацией и масштабом.
Spotlight может производить поиск векторных и растровых символов и заменять их на указанные. Возможно создание библиотек символов.

Выбор и редактирование объектов Spotlight

Гибридная технология в Spotlight позволяет изменять свойства и геометрические характеристики объекта (линии, дуги, окружности) вне зависимости от того, векторный он или растровый. Вы можете изменять такие свойства, как толщина, тип линии, вид маркера, корректировать геометрические параметры при помощи "ручек" или панели Инспектор.

В программе Spotlight применяется единая технология выбора для растровых, векторных и гибридных данных: внутри прямоугольника и полигона, секущим прямоугольником и полигоном, секущей полилинией
и т.д.

К выбранным данным могут применяться такие команды редактирования, как перемещение, копирование, дублирование, поворот, масштабирование, зеркальное отображение, выравнивание объектов, выравнивание углов и расстояний, коррекция пересечений, создание фасок и сопряжений, массивов, подобных объектов и т.д.

Привязка к характерным точкам растровых объектов работает так же, как привязка к векторам. Программа отображает маркер типа привязки.

Векторизация

Spotlight распознаёт и преобразует в соответствующие векторные объекты растровые линии, точечные объекты, дуги, окружности, полилинии, контурные объекты, символы и штриховки. Перевод растровых данных в векторы может производиться при помощи трассировки (интерактивной векторизации) или автоматической векторизации.

Результирующие векторы могут распределяться по слоям и цветам, а их толщины -- назначаться в соответствии с толщиной исходных растровых линий.

При настройках параметров конверсии предусмотрен предварительный просмотр результатов векторизации и распределения векторов по слоям.

Трассировка

При трассировке объекты растрового изображения можно разделить по значению и преобразовывать только то, что необходимо. Для векторизации растрового символа, линии, дуги, окружности или контура достаточно указать их курсором мыши.

Возможны различные режимы трассировки -- с сохранением, стиранием, сглаживанием исходного растра. Трассируются контурные растровые объекты и области -- как имеющие цветовую информацию, так и без нее.
Программа также распознаёт растровую штриховку, трассирует произвольные растровые кривые полилиниями. При трассировке полилиний определяется вероятное направление трассировки.

Программа позволяет трассировать монохромные, цветные и полутоновые изображения.

Автоматическая векторизация

При автоматической векторизации в векторную форму переводится все растровое изображение или его выбранный фрагмент в соответствии со стандартными или настроенными пользователем шаблонами распознавания.

Распознаются графические примитивы (точки, линии, дуги, окружности), растровые стрелки (с возможностью задания размера), символы, штриховки, полилинии, тексты.

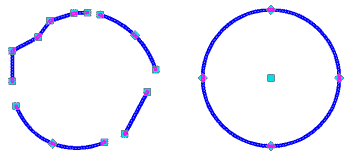

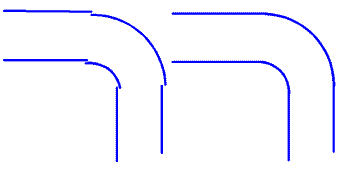

Предусмотрена автоматическая коррекция получаемых в результате распознавания векторов, сопряжение линий, выравнивание углов, режим выравнивания векторных отрезков к ортогональному направлению.

Распознавание текстов

Spotlight распознаёт тексты любой ориентации, буквы кириллицы и латинского алфавита, цифры, знаки препинания, специальные символы. Возможно обучение программы распознаванию новых символов.
Предусмотрена процедура коррекции распознанных текстов.

Кроме того, вы можете использовать режимы распознавания текстовых областей, аппроксимации растровых текстов векторными полилиниями или контурами.

Векторный редактор

Векторный редактор Spotlight предоставляет широкий выбор инструментов для создания и редактирования векторных объектов.

Можно создавать пользовательские маркеры и формы для заполнения замкнутых векторных объектов. Есть специальный режим редактирования полилинии.

Специальные средства коррекции позволяют минимизировать затраты времени на исправление специфических ошибок автоматической векторизации. Предусмотрены процедуры автоматической коррекции, включающей склейку объектов, восстановление касания, ортогонализацию линий, удаление малоразмерных векторных объектов. Возможности интерактивной коррекции позволяют объединять фрагменты в единый векторный объект -- линию, дугу, окружность, полилинию.

К таким возможностям редактирования, как группировка векторов, обрезка и удлинение по заданной кромке, коррекция пересечений, копирование объектов по вектору добавились:

создание фасок;
создание подобия выбранного объекта;
создание копий объектов и размещение их в виде двумерного массива;
выравнивание объектов относительно указанного объекта в автоматическом и ручном режиме.

Режим ортогонализации позволяет использовать только правильные углы при рисовании объектов и задании областей.

В Spotlight 5.0 можно создавать и редактировать линейные, угловые, радиальные, диаметральные размеры, а также многострочные тексты, использовать полупрозрачный тип заливки.

Новые возможности автоматизации

Программа Spotlight 5.0 предлагает несколько вариантов для автоматизации работы с растровыми изображениями:

Автокоррекция -- выполнение определенного набора команд сразу со всеми растрами в документе.
Мастер командных файлов -- задание в определенной последовательности команд Spotlight для открытия, обработки и сохранения растровых изображений.
Мастер пакетных заданий -- создание и выполнение заданий для обработки групп растровых изображений на основе командных файлов.
Visual Basic сценарий -- позволяет написать собственную команду на языке VBScript, расширяя возможности программы.
DDE -- при использовании DDE-интерфейса Spotlight выступает как сервер и предоставляет свои возможности для использования в других приложениях.
OLE automation -- с помощью OLE automation Spotlight может осуществлять двунаправленное взаимодействие: предоставлять для использования свои возможности и пользоваться возможностями других программ, т.е. выступать в роли клиента.

Конкретный выбор варианта автоматизации работы зависит от знаний и умений пользователя.

Spotlight Pro/Spotlight (спецификация)

Растровые форматы	TIF, TIFF (многостраничный TIFF), RLC, BMP, JPG, JPEG, PCX, C4, CT4, CAL, CG4, GP4, MIL, TG4, T4, TIFF WORLD FILE.
Импорт/экспорт	DWG/DXF (AutoCAD 2002/2000/R14); DGN; WS, VC4, VC5 (Spotlight 3.X/2.X);DWG/DXF (AutoCAD 2002/2000/R14); MID (MapInfo); WS, VC4, VC5 (Spotlight 3.X/2.X).
Интерфейс	MDI, настраиваемый пользовательский интерфейс, общий вид, видовые экраны, диалог установки пользовательской системы координат.
Повышение качества, редактирование растровых изображений	Цветные фильтры: размытие растра, контурная резкость, усреднение.Монохромные фильтры: удаление "мусора", заливка "дырок", утолщение, утоньшение, сглаживание линий, инверсия, образование контуров. Устранение перекоса, коррекция по четырем точкам, изменение размера и разрешения, обрезка, поворот, зеркальное отображение.Автокоррекция изображений; режим растрового рисования; растеризация векторов на цветные, монохромные, полутоновые изображения; объединение цветных, монохромных, полутоновых изображений; заливка монохромных и цветных изображений.
Калибровка (устранение нелинейных искажений)	Калибровка по сетке и/или по произвольно установленным точкам, возможность оценки ошибки до проведения калибровки. Методы калибровки: Grid adaptive bilinear, Line conformal, Affin, Bilinear, Polynomial 2-6 degrees, Surface splines. Автоматический выбор оптимального метода.
Выбор растровых данных	Векторная технология выбора растровых данных на монохромных, полутоновых и цветных изображениях: указанием (с автоматическим определением типа объекта); выбор растровых символов (только для монохромных изображений); выбор внутри прямоугольника или полигона; секущим прямоугольником и полигоном, секущей полилинией, заливкой. Режимы добавления, вычитания, единичного выбора. Растровый и векторный редактор Рисование растровых и векторных точек, линий, окружностей, дуг, полилиний, прямоугольников с различными типами линий и с различной толщиной; текст и многострочный текст. Создание фасок и скруглений, настраиваемых конечных маркеров, штриховок, именованных векторных блоков.
Редактирование растровых и векторных данных	Единая технология редактирования свойств и геометрических характеристик векторных и растровых объектов. Операции для редактирования растровых и векторных данных: перемещение, копирование, дублирование, поворот, масштабирование, зеркальное отображение, выравнивание.Операции для редактирования векторных данных: удлинение, обрезка, разбиение, режим редактирования полилинии. Привязка Привязка к характерным точкам растровых и векторных объектов с отображением маркера типа привязки и всплывающей подсказкой.
Интерактивная векторизация (трассировка)	Трассировка растровых линий, дуг, окружностей, полилиний, символов, штриховок на монохромных, полутоновых и цветных изображениях. Трассировка символов (на монохромных изображениях). Определение вероятного направления при трассировке полилиний, возможность ортогонализации линий и сегментов полилиний.
Автоматическая векторизация (для версии Pro)	Стандартные и пользовательские шаблоны векторизации. Распознавание растровых символов, линий, дуг, окружностей, полилиний, контурных объектов, штриховок. Распознавание типа линий, стрелок на концах отрезков и дуг. Распределение результирующих векторов по слоям и цветам. Окно предварительного просмотра результатов векторизации.
Распознавание текста (для версии Pro)	Распознавание текста любой ориентации, букв кириллицы и латинского алфавита, цифр, знаков препинания, специальных символов. Обучение распознаванию новых символов. Поддержка внешних OCR-модулей. Коррекция векторов, полученных в результате векторизации (для версии Pro) Автоматическая коррекция (восстановление пересечений, выравнивание, объединение фрагментов, удаление малоразмерных векторов).Интерактивная коррекция (объединение фрагментов в линию, дугу, окружность, полилинию, изменение типа объекта). Коррекция распознанных текстов.
Автоматизация	Визуальный редактор для задания и выполнения пакетной обработки растровых изображений; визуальный редактор для создания сценариев обработки изображений; поддержка Visual Basic, OLE, DDE.
Дополнительные функции по обработке цветных изображений	Перевод полноцветных изображений в RGB, палитровые и полутоновые изображения (с возможностью расчета оптимальной палитры, объединения, замены цветов и т.д.). Бинаризация, разделение по цветам.
Системные требования	Windows 98, Windows NT 4.0, Windows 2000. Pentium, 64 Мб RAM или выше, 70 Мб свободного места на жестком диске.
