RasterDesk 5.0

Профессиональный гибридный графический редактор и векторизатор в среде AutoCAD

RasterDesk Pro/RasterDesk -- программа, позволяющая осуществить полный комплекс работ с растровыми изображениями: отсканированными чертежами, картами, схемами и другими графическими материалами в среде AutoCAD.

Программа RasterDesk 5.0 выполняет:

сканирование (поддержка TWAIN-совместимых сканеров, прямая поддержка сканеров Contex);
внедрение сканированных изображений непосредственно в AutoCAD и значительное повышение их качества;
коррекцию линейных и нелинейных искажений;
создание и редактирование растровой, векторной и гибридной (растрово-векторной) графики;
автоматическую и полуавтоматическую векторизацию;
печать готового растрового, векторного или гибридного чертежа.

Сочетание возможностей RasterDesk (средств коррекции растра, интеллектуального растрового и гибридного редактирования, векторизации, растеризации) с возможностями AutoCAD (векторным редактированием
и средствами адаптации), создает полнофункциональную среду обработки сканированной технической документации.

RasterDesk работает в AutoCAD 2000/2000i/2002 и AutoCAD LT 2000/2000i/2002 со всеми растровыми форматами, поддерживаемыми этими программами. Полностью поддерживает многостраничный TIFF-файл и GeoTIFF-файл с возможностью чтения хранящихся в нем геоданных. Производит импорт документов из программ Spotlight 4.х и 5.х.

Для пользователей AutoCAD RasterDesk предлагает поддержку корпоративных стандартов обработки сканированной технической документации, хорошо известный и простой в использовании интерфейс, а также быстрое обучение работе с программой.

Интерфейс

Поддержка MDI-интерфейса AutoCAD дает возможность одновременно загружать
и обрабатывать несколько проектов. Настройка программы производится в диалоговом окне "Свойства" AutoCAD.

В проекте RasterDesk можно работать с любым количеством монохромных, полутоновых и цветных изображений. Команды редактирования могут применяться одновременно к нескольким растровым изображениям, их клипам или выбранным фрагментам. Настройки всех инструментов можно сохранять для повторного использования.

Коррекция растровых изображений

RasterDesk предлагает широкие возможности для повышения качества цветных и монохромных растровых изображений:

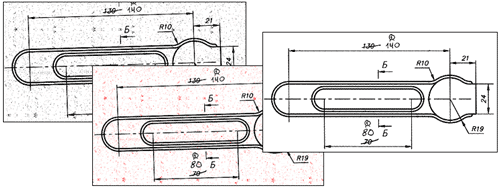

фильтрация (цветная и монохромная);
цветокоррекция;
устранение возникшего при сканировании перекоса -- в ручном и автоматическом режимах;
коррекция по четырем точкам рамки для устранения проективных искажений;
разделение по размеру с разнесением растровых объектов различной величины на разные растровые слои.

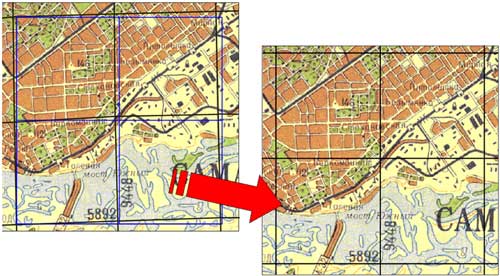

Операция калибровки позволяет устранять линейные и нелинейные искажения сканированных изображений, обусловленные неточностями в исходном материале, ошибками сканирования, короблением при неправильном хранении и т.д.

Изображения можно поворачивать на произвольный угол, зеркально отображать, обрезать, изменять физические размеры и разрешение.

Функция автокоррекции позволяет задать набор операций коррекции и объединить их в одну команду.

Работа с цветными изображениями

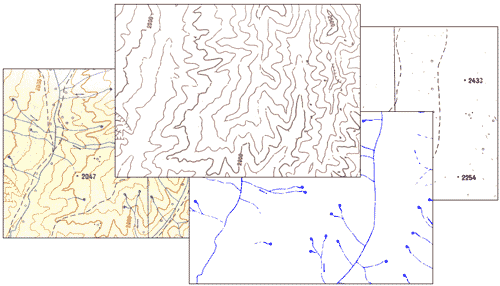

В RasterDesk возможно:преобразование полноцветных изображений в индексированные (с расчетом оптимальной палитры, объединения и замены цветов) и полутоновые;бинаризация цветных и полутоновых изображений с использованием различных методов бинаризации; расслоение на заданное число монохромных слоев для последующего редактирования или векторизации.

Для работы с цветными изображениями предусмотрены следующие операции:

· регулировка яркости, контрастности, цветового баланса;
· автоматическая и ручная коррекция по гистограмме;
· трассировка на цветных и полутоновых изображениях;
· объектная селекция и редактирование выбранного объекта;
· растеризация векторов на цветные, полутоновые и монохромные растровые изображения;
· объединение цветных, полутоновых и монохромных растровых данных.

Работа с символами

RasterDesk умеет распознавать произвольные растровые символы по заданным пользователем образцам-шаблонам независимо от масштаба и ориентации. Шаблоны можно объединять в библиотеки. Для выбора или векторизации символа достаточно указать его на изображении курсором мыши. При автоматической векторизации элементы схем преобразуются в соответствующие векторные блоки.
RasterDesk может производить поиск векторных и растровых символов и заменять их на заданные растровые или векторные объекты.

Выбор и редактирование растровых данных

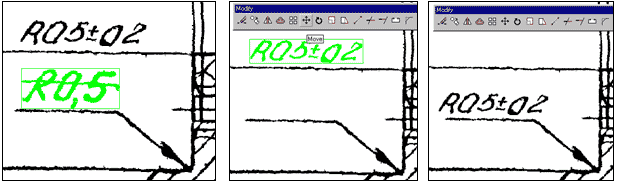

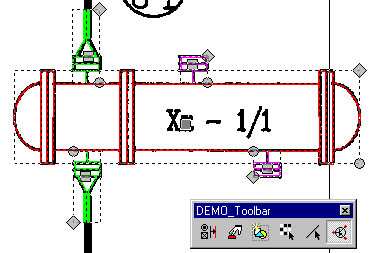

Усовершенствованная технология интеллектуального растрового выбора позволяет выбирать растровые объекты методами САПР: указанием, внутри прямоугольника или полигона, секущим прямоугольником, полигоном, секущей полилинией и т.д. Гибридная технология позволяет изменять геометрические характеристики объекта (линии, дуги, окружности) при помощи "ручек", редактировать в панели "Свойства".

К выбранным данным могут применяться такие команды редактирования AutoCAD, как перемещение, копирование, дублирование, поворот, масштабирование, зеркальное отображение, выравнивание и т.д.

Объектная растровая привязка аналогична средствам векторной привязки AutoCAD, с визуализацией точки привязки специальными маркерами; описание типа привязки содержится во всплывающих подсказках.

Векторизация

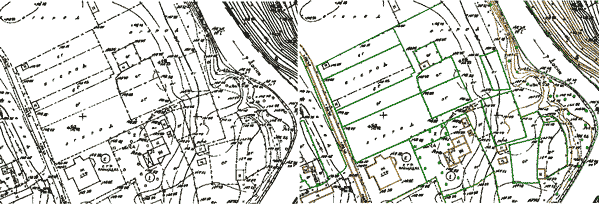

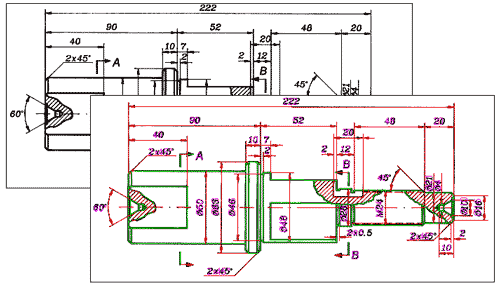

RasterDesk распознаёт и преобразует в соответствующие векторные объекты растровые линии, точечные объекты, дуги, окружности, полилинии, контурные объекты, символы и штриховки. Перевод растровых данных в векторы может производиться при помощи трассировки (интерактивной векторизации) или автоматической векторизации.

Результирующие векторы могут распределяться по слоям и цветам, а их толщины -- назначаться в соответствии с толщиной исходных растровых объектов.

Трассировка

Для векторизации растрового символа, линии, дуги, окружности или контура достаточно указать их курсором мыши. Предусмотрены различные режимы трассировки -- с сохранением, стиранием, сглаживанием исходного растра. Программа также распознаёт растровую штриховку, трассирует произвольные растровые кривые полилиниями. При трассировке полилиний определяется вероятное направление трассировки.

На цветных и полутоновых изображениях трассируются полилинии, отрезки, дуги и окружности.

Автоматическая векторизация

При автоматической векторизации в векторную форму переводится все растровое изображение или его выбранный фрагмент в соответствии со стандартным или настроенным пользователем шаблоном распознавания.

Распознавание текстов (для версии Pro)

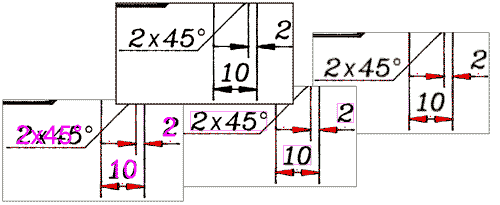

RasterDesk распознаёт тексты любой ориентации, буквы кириллицы и латинского алфавита, цифры, знаки препинания, специальные символы. Возможно обучение программы распознаванию новых символов. Предусмотрена процедура интерактивной коррекции распознанных текстов.

При необходимости можно использовать режимы распознавания текстовых областей, аппроксимации растровых текстов векторными полилиниями или контурами.

RasterDesk Pro/RasterDesk (спецификация)

Растровые форматы	Все растровые форматы, поддерживаемые AutoCAD, многостраничные TIFF-файлы, GeoTIFF-файлы, документы из программ Spotlight 4.х и 5.х.
Повышение качества, редактирование растровых изображений	Цветные фильтры: размытие растра, контурная резкость, усреднение.Монохромные фильтры: удаление "мусора", "дырок", утолщение, утоньшение, сглаживание линий, инверсия, образование контуров. Изменение размера и разрешения, устранение перекоса, обрезка, поворот, зеркальное отображение. Автокоррекция изображений. Калибровка для устранения нелинейных искажений, коррекция по четырем точкам. Пакетный режим.Растеризация векторов на цветные, монохромные, полутоновые изображения; объединение цветных, монохромных, полутоновых изображений, рисование и стирание растровых линий, заливка.
Обработка цветных изображений	Уменьшение количества цветов, эквалайзер, регулировка яркости, контрастности, цветности и т.д.Бинаризация, разделение по цветам.
Методы калибровки	Grid adaptive bilinear, Line conformal, Affin, Bilinear, Polynomial 2?, 3?, 4?, 5? & 6?, Surface splines. Автоматический выбор оптимального метода.
Выбор растровых данных	Векторная технология выбора растровых данных: указанием (с автоматическим определением типа объекта); выбор растровых символов; выбор внутри прямоугольника или полигона; секущим прямоугольником и полигоном, секущей полилинией, заливкой.Режимы добавления, вычитания, единичного выбора.
Редактирование растровых данных	Применение команд редактирования AutoCAD к выбранным растровым данным: перемещение, копирование, дублирование, поворот, масштабирование, зеркальное отображение, выравнивание и т.д. Редактирование растровых объектов с помощью "ручек" и панели "Свойства".
Привязка	Привязка к характерным точкам растровых объектов с отображением маркера типа привязки и всплывающей подсказкой, аналогичная векторной привязке AutoCAD.
Интерактивная векторизация (трассировка)	Трассировка растровых линий, дуг, окружностей, полилиний, символов, контурных объектов, штриховок. Определение вероятного направления при трассировке полилиний, возможность ортогонализации линий и сегментов полилиний.
Автоматическая векторизация (для версии Pro)	Стандартные и пользовательские шаблоны векторизации. Распознавание растровых символов, линий, точечных объектов, дуг, окружностей, полилиний, штриховок. Распознавание типа линий, стрелок на концах отрезков и дуг. Задание размеров распознаваемых стрелок. Распределение результирующих векторов по слоям и цветам.Автоматическая коррекция получаемых в результате распознавания векторов, сопряжение линий, выравнивание углов.
Распознавание текста (для версии Pro)	Распознавание текста любой ориентации, букв кириллицы и латинского алфавита, цифр, знаков препинания, специальных символов.Обучение распознаванию новых символов. Коррекция распознанных текстов. Поддержка внешних OCR-модулей.
Системные требования	Windows 95/98/2000/Me, Windows NT 4.0. Система, удовлетворяющая требованиям AutoCAD 2000/2000i/2002 (AutoCAD LT 2002); 128 Мб RAM (и выше); 70 Мб на жестком диске.
