Программа имеет развитые возможности проектирования, расчета и вычерчивания схем расположения столбчатых и ленточных фундаментов на естественном и свайном основаниях, схем расположения свай, раскладок рандбалок и разверток стен подвалов из сборных железобетонных блоков. Выходная документация оформляется в соответствии со стандартами СПДС.

Модуль Фундаменты системы Project StudioCS предназначен для подготовки чертежей схем расположения практически всех типов фундаментов на свайном и естественном основаниях, включая расчет основания по деформациям для фундаментов колонн промышленных и гражданских зданий и ленточных сплошных и прерывистых фундаментов под кирпичные стены.

Программа имеет удобный сервисный аппарат, позволяющий легко добиваться оптимальных решений при расстановке свай в ленточных ростверках, при раскладке блоков, плит и рандбалок. Обширная элементная база, содержащая информацию по сборным конструкциям (сваям, фундаментным блокам и плитам, перемычкам и рандбалкам), открыта для доступа и проста в обслуживании.

Основные возможности

• Вычерчивание опалубочных габаритов столбовых и свайных фундаментов, схем расположения свай в отдельных кустах в прямоугольных и круглых полях, в ленточных ростверках линейного и кругового очертаний с шахматной или рядовой расстановкой свай.
• Автоматическое образмеривание, маркировка сборных элементов, нумерация свай и их визуальная индикация с формированием таблиц отметок и спецификаций свай.

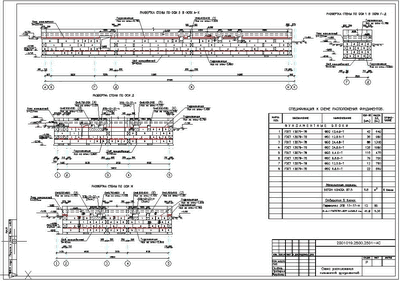

• Раскладка в полуавтоматическом диалоговом режиме фундаментных блоков в развертках стен, рандбалок и плит ленточных фундаментов на схеме расположения.
• Использование корректного алгоритма минимизации объема монолитных заделок при раскладке сборных блоков и фундаментных плит.
• Автоматический подсчет расхода монолитного бетона в развертках стен из сборных блоков и ленточных фундаментах с возможностью дальнейшей корректировки в "графическом" режиме.
• Автоматическое формирование полного комплекта спецификаций к схемам расположения.
• Особое место в пакете -- механизм расчета, проектирования и вычерчивания фундаментов под колонны промышленных и гражданских зданий.
• Возможность проектирования отдельного фундамента под сдвоенные или одиночные, железобетонные или металлические колонны произвольного положения и ориентации в плане -- в режиме прямой или обратной задачи.
• Для железобетонных колонн предусмотрены сборные и монолитные варианты исполнения, возможно отсутствие колонн на фундаменте вообще.
• Расчет основания по деформациям с использованием различных моделей грунтового основания.
• При наличии подвала (в любых четвертях в плане) программно выполняется сбор вертикальных весовых нагрузок и горизонтальных нагрузок от веса обводненного грунта с учетом полезной нагрузки на поверхности. Возможна блокировка автоматического сбора горизонтальных нагрузок или регулировка их величин.
• В режиме прямой задачи программа корректно проектирует фундамент оптимального развития в плане при минимальном расходе бетона. Расчет основания по деформациям выполняется с проверкой кровель подстилающих слоев, осадка вычисляется с учетом практически произвольного количества влияющих фундаментов, что позволяет попутно получить картину переменных коэффициентов постели основания для их дальнейшего использования при расчете плит или систем перекрестных балок на упругом основании в среде таких программных комплексов, как SCAD.
• В распоряжении пользователя развитый и удобный аппарат ограничений для управления результатами расчета.
• Особенности программы позволяют определить содержание верхней горизонтальной арматуры фундамента из расчета фундамента на выгиб реактивным давлением грунта в сечении между далеко разнесенными колоннами (например, в совместном фундаменте под опоры транспортерной галереи с расстояниями между ними 6 метров).
• При формировании исходных данных широко использован принцип "по умолчанию" и "по аналогу".
• Контроль формальных ошибок производится непосредственно в диалоговом окне, с генерацией подсказки и блокировкой некорректного ввода.
• После успешного расчета на схеме расположения вычерчиваются (по заказу пользователя) габариты подошвы, ступеней, подколонника, анкерных болтов и упоров, а результирующая информация отображается в диалоговом боксе с формированием сообщения о характеристиках критериев, определивших параметры фундамента.
• Диагностика типа ошибки при неудачной попытке запроектировать фундамент, размещаемая в поле сообщений диалогового окна, способствует быстрому достижению положительного результата.
• Программы унификации арматурных изделий для всех фундаментов на схеме расположения с одинаковыми опалубочными габаритами и параметрами.
• Проектирование арматурных изделий в графическом диалоговом режиме.
