Программа Project Studiocs Электрика предназначена для создания проектов внутреннего электрического освещения зданий и предусматривает мощную автоматизацию наиболее трудоемких и ответственных процессов проектирования.
Project Studiocs Электрика предоставляет возможность выпускать проектную документацию с использованием баз графических обозначений (УГО) и параметров электрооборудования, которая соответствует:
- ГОСТ 21.608-84 Система проектной документации для строительства. Внутреннее электрическое освещение;
- ГОСТ 21.101-97 Основные требования к проектной и рабочей документации;
- ГОСТ 21.614-88 Условные обозначения;
- СНиП 23-05-95 Естественное и искусственное освещение;
- ВСН 59-88.
Применяется метод коэффициентов использования, изложенный в «Справочной книге по светотехнике» (под ред.
Программа способна рассчитывать мощности, токи и потери напряжения в электросетях, что заметно упрощает подбор характеристик питающего оборудования и кабелей. Автоматически формируется спецификация оборудования, изделий и материалов.
Исходные данные: подоснова здания, выполненная в среде Project Studiocs Архитектура, Autodesk Architectural Desktop 3.3 или AutoCAD 2002/2000(i).
Выходные данные: лист плана здания с обозначениями установленного оборудования и трасс, выносными обозначениями и таблицами, ведомость основных комплектов рабочих чертежей, ведомость рабочих чертежей основного комплекта, ведомость ссылочных и прилагаемых документов, общие указания и спецификация оборудования, изделий и материалов.
Основные возможности программы

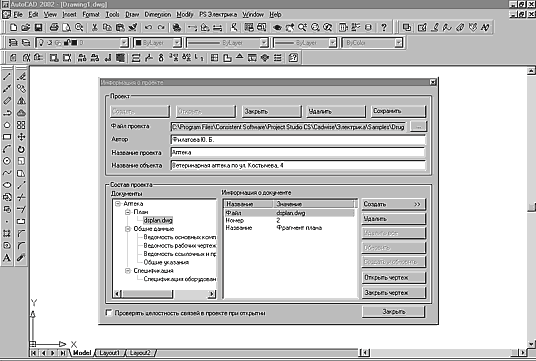

- Единый файл (aep-формата) проекта может быть открыт только с помощью программы Project Studiocs Электрика. Инструментальные средства программы встраиваются при ее загрузке в среду
AutoCAD -- при этом предоставляется доступ ко всем файлам проекта.

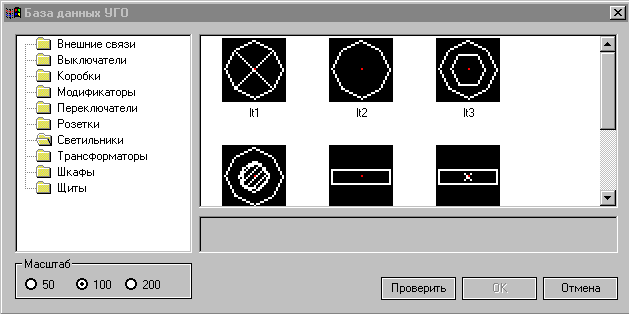

- Данные базы УГО хранятся
в dwg-файлах, а базыаппаратов -- в mdb-файлах (формат Microsoft Access).

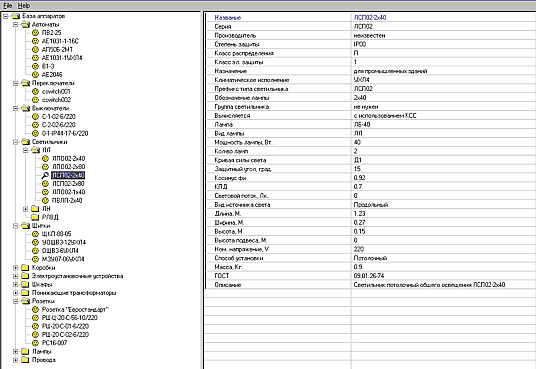

- Файлы локальных баз УГО и аппаратов открываются только с помощью специальных утилит, входящих в стандартную поставку программы: Редактор базы УГО и Редактор базы аппаратов.
- Файлы плана могут быть открыты в AutoCAD обычным способом. При этом вся графическая информация плана доступна, но не подлежит изменению.

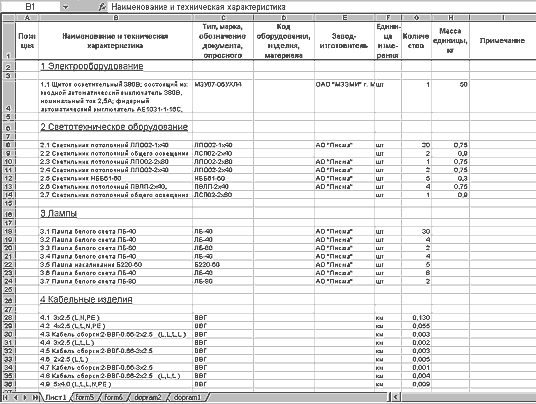

- Данные ведомостей и спецификации оборудования создаются и хранятся в файлах Microsoft Excel, которые могут быть преобразованы в формат Microsoft Word.
- Автоматический подсчет мощностей электрических нагрузок. Подсчитываются как отдельные нагрузки на выходные аппараты питающих устройств, так и суммарные нагрузки по группам потребителей с различными коэффициентами спроса.
- Автоматический подсчет необходимого числа жил электрических кабелей.
- Автоматическая проверка параметров электрических сетей на соответствие токам однофазного короткого замыкания, токам длительной нагрузки и заданной потери напряжения до наиболее удаленных потребителей.
- Расчет количества светильников: по заданной освещенности помещения программа предлагает список светильников с указанием их числа.
- Автоматическое формирование выносок и буквенно-позиционных обозначений.
- Подсчет количества оборудования и длин кабелей.
Система функционирует в операционной системе Windows 98/NT/2000.
Для получения демо-версии Project Studiocs Электрика обращайтесь в "Альбею-Техпроект".
