ElectriCS 3D -- это мощная система для автоматизированной раскладки кабелей на промышленных и других предприятиях. Разработка и развитие системы ElectriCS 3D осуществляются при участии специалистов высокого уровня. Уникальные технологии ElectriCS 3D обеспечивают интеллектуальность самой системы и высочайшее качество выходных документов.

Область применения ElectriCS 3D

Система ElectriCS 3D предназначена для проектирования и реконструкции промышленных объектов:

• топливно-энергетического комплекса;
• нефтегазовой отрасли и органического синтеза;
• химической, пищевой и фармацевтической промышленности;
• металлургической промышленности;
• целлюлозно-бумажной промышленности;
• горноперерабатывающей промышленности;
• водоподготовки и водоочистки,
  и а также любых других зданий, открытых территорий или комплексов из зданий и территорий.

Предмет автоматизации ElectriCS 3D

ElectriCS 3D работает на основе кабельных трасс как совокупности кабельных и технологических помещений и сооружений. Кабельной трассой могут служить кабельные конструкции по одну сторону тоннеля или по одну сторону прохода на кабельном этаже, отдельно проходящие короба, плоские переходы, кабельные конструкции, устанавливаемые по строительным конструкциям технологических помещений и сооружений. В свою очередь, совокупность кабельных трасс в пределах проектируемого объекта образует схему кабельных коммуникаций.

Система ElectriCS 3D осуществляет раскладку в соответствии с российскими нормами проектирования. По требованиям ПУЭ кабели делятся на шесть групп раскладки, каждой из которых отводится своя отдельная группа конструкций:

1. силовые кабели напряжением 6 кВ и выше;
2. силовые кабели напряжением 0,4 кВ, с сечением жил 25 мм2 и более;
3. силовые кабели напряжением 0,4 кВ, с сечением жил до 25 мм2;
4. контрольные кабели и кабели связи напряжением 60 В и более;
5. контрольные кабели и кабели связи напряжением до 60 В;
6. кабели, требующие специальных средств защиты.

При раскладывании кабелей по трассам используются кабельные конструкции, которые представляют собой консоли, лотки, короба, плоские переходы. При этом кабельные конструкции делятся на консоли для прокладки силовых кабелей однослойно и короба, прокладки контрольных кабелей и кабелей с особой защитой многослойно или пучками.

В части раскладки кабелей система ElectriCS 3D формирует следующие проектные документы:

• сводные и заказные спецификации на кабельную продукцию;
• кабельные журналы;
• заказные спецификации на трубы и/или металлорукава;
• журналы координатных точек;
• журналы кабельных потоков.

Достоинства ElectriCS 3D

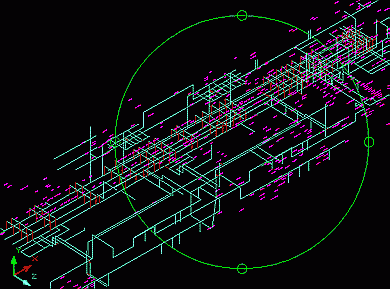

• Просмотр в 3D-виде (аксонометрии) кабелей, трасс, потребителей, помещений и их комбинаций.
• Просмотр пути кабеля не только в текстовом виде, но и в графике.
• Визуально-графический контроль при ручном вводе исходной информации.
• Автоматическое определение принадлежности потребителей и трасс к помещениям.
• Работа с ортогональными и неортогональными трассами.
• Автоматическое формирование монтажных длин кабелей для их заказа и определение числа концов кабелей и концевых жил для составления смет.
• Интеграция с моделями модулями систем трехмерного моделирования -- PDS, PDMS и PLANT-4D.
• Интеграция с системами автоматизированного проектирования электросистем (AutomatiCS АДТ).
• Мощный классификатор для выборки любых групп кабелей, потребителей, трасс как по координатам, так и по другим параметрам (семантике), что в свою очередь позволяет выделять группы по отметкам помещений и выдавать различные виды документов.
• Трассировка кабелей с учетом взаиморезервирования групп кабелей с минимизацией общих участков трасс. Раскладка кабелей по полкам с учетом взаиморезервирования.
• Трассировки Трассировка кабелей как группами, так и отдельно, что позволяет по отдельности трассировать силовые и контрольные кабели и докладывать кабели на общие трассы при проектировании следующих очередей одного объекта.

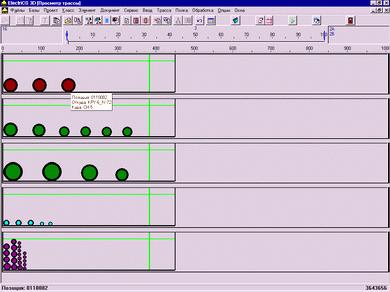

• Просмотр и корректировка в графическом виде сечений трасс в любом месте.
• Раскладка кабелей по полкам трасс в 3D-виде.
• Возможность настройки форм выходных документов.
• Вывод документов в офисных стандартах Microsoft Word.
• Формирование документов на русском, английском и обоих языках (с помощью встроенного технического переводчика).
• Высокая скорость математической обработки трасс (на ПК типа Pentium-II скорость трассировки кабелей составляет ~1,2 мсек. на один кабель или 2 минуты на 1000 кабелей).

Эффективность ElectriCS 3D

Применение системы ElectriCS 3D позволяет:

• снизить расход кабельной продукции на проект;
• снизить расход защитных труб (металлорукава) на проект;
• повысить производительность труда проектировщиков;
• повысить качество проекта за счет снижения числа (либо полного исключения) ошибок, неизбежных при неавтоматизированном проектировании;
• сократить сроки проектирования в части кабельного хозяйства.
