AutomatiCS АДТ

СИСТЕМА АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ КИПиА

AutomatiCS АДТ -- это современная система проектирования управления и автоматики (КИПиА). Система работает на основе баз данных и новейшей АДТ-технологии, которая позволяет проектировать как малые, так и гигантские объекты.

Разработка и развитие системы автоматизированного проектирования AutomatiCS АДТ осуществляется на основе академических знаний предметной области и опыта выполнения реальных проектных работ.

Система прошла апробацию и использовалась для проектирования не только российских (Ярославль, Москва, Санкт-Петербург, Дальний Восток), но и зарубежных объектов (например, ГРЭС "Нассирия" в Ираке). Именно система AutomatiCS АДТ была выбрана для проектирования уникальной геотермальной станции на Дальнем Востоке, технологии которой являются передовыми на мировом уровне.

Области применения AutomatiCS АДТ

Система AutomatiCS АДТ предназначена для проектирования, реконструкции и эксплуатации объектов


Зачем вам нужен AutomatiCS АДТ?


Достоинства AutomatiCS АДТ

Прикладные инструменты AutomatiCS АДТ

Управление базой -- это инструменты, предназначенные для создания и ведения баз данных. Предметная область КИПиА представляется в виде иерархии объектов и понятий с отношениями наследственности между классами объектов. Концевые вершины иерархии представляют собой конкретные модели технических средств автоматизации. Описание структур КИПиА в объектно-ориентированном виде обеспечивается благодаря новейшим механизмам описания базы данных. Такой подход позволяет создать компактное описание всего множества типовых структур и средств КИПиА, а также обеспечить высокоэффективный автоматизированный процесс синтеза модели проектируемой системы.

Синтез модели проекта -- это средства автоматизированного выбора (синтеза) структур и средств автоматизации с поэтапным (поуровневым) уточнением (декомпозицией) их характеристик и формул заказа. Выбор ведется в терминах проектировщика, а формула заказа приборов формируется (кодируется в соответствии с требованиями завода-изготовителя) автоматически. Выбор может быть прерван в любой момент. При этом все предшествующие шаги сохраняются, что обеспечивает возможность возврата на любое количество уровней из любой точки процесса. При достаточно развитой структуре формальных правил выбора в базе синтез обеспечивается в автоматическом (высокопроизводительном) режиме. Также для однотипных структур подсистема может автоматически повторить весь набор действий проектировщика. На этом же этапе обеспечивается оптимальный подбор многофункциональных технических элементов (агрегирование). Результатом синтеза является полная принципиальная структура системы КИПиА, включающая в себя все технические средства автоматизации (датчики, приборы, исполнительные механизмы, задвижки, аппаратуру управления, пускатели и др.), все электрические, гидравлические и другие связи между элементами системы, параметры элементов и связей, необходимые для документирования. Высокопроизводительные процедуры синтеза позволяют в кратчайшие сроки проводить многовариантный подбор структур и элементов, что является предпосылкой оптимизации проектных решений и обеспечения проектным решениям повышенной конкурентоспособности.

Обработка модели проекта -- это средства формирования дополнительных множеств параметров элементов и связей системы КИПиА. Подсистема позволяет по заранее сформулированным и оформленным правилам формировать в автоматическом режиме параметры элементов и связей системы КИПиА, характерные для требований конкретного проекта (правила кодирования, позиционирования, маркировки и др.). Эти правила могут отсутствовать в базе данных и поэтому не использоваться на этапе синтеза. Подсистема обладает также развитыми средствами классификации и сортировки элементов или связей проекта, что позволяет легко манипулировать моделью проекта, вычленять любые подмножества его компонентов.

Формирование модели проекта в монтажной части -- это инструменты и средства выполнения проектных операций в наиболее трудоемкой части проекта, подверженной к тому же наибольшему количеству ошибок. Подсистема обеспечивает автоматизированное и автоматическое построение клеммных соединителей (врезку клеммных соединителей в соответствующие группы внешних по отношению к щитам связей), а также автоматическое распределение "множественных" связей на контактах элементов и клеммных соединителей в соответствии с требованиями выполнения электротехнического монтажа (разводку "общих точек"). Далее подсистема обеспечивает автоматизированное построение (врезку) кабельных соединений, построение, выбор и маркировку кабельной продукции.

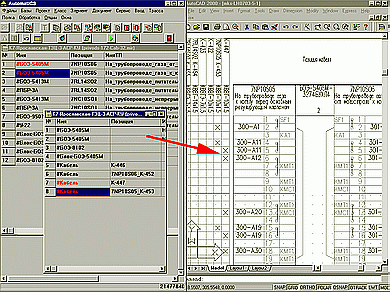

Формирование графических документов -- это инструменты и средства, расширяющие возможности AutoCAD в выполнении графической части проекта КИПиА. Обеспечивают создание и ведение баз графических шаблонов (фрагментов документа), отображающих как шаблонную часть документа, так и информацию, передаваемую из модели проекта в момент генерации документа. Графические шаблоны могут отличаться по степени типизации, укрупнения и универсальности, то есть отображать информацию одного элемента или группы элементов, конкретного средства автоматизации или целого класса средств. Иногда размер шаблона может быть укрупнен до размеров целого документа, что обеспечивает наиболее высокую степень автоматизации. Примером может служить шаблон схемы заполнения сборок задвижек. Специальный аппарат присоединенных процедур позволяет в момент вывода документа формировать данные (параметры), необходимые только для данного конкретного документа и отсутствующие в базе или модели. При обнаружении в документе некорректной информации подсистема позволяет изменить ее в среде AutoCAD с последующим автоматическим отображением (корректировкой) в модели проекта. Формат графических баз открыт, пользователю нетрудно их пополнять. Расположение в шаблонах специальных описаний контактов элементов (стыков) позволяет обеспечить автоматическую трассировку связей в поле чертежа.

Автоматическое построение графических шаблонов -- это инструменты для автоматического выбора шаблонов для элементов систем КИПиА (изображения клеммников, щитовых приборов на фасадах, элементов в принципиальных схемах и др.) на основании предварительного текстового описания или на основании описаний существующих в конкретных проектных организациях традиций изображения.

Формирование табличных документов -- это инструменты, обеспечивающие автоматическое формирование табличных документов по модели проекта, группам элементов, связей и контактов. Кроме того, есть возможность добавлять к имеющейся базе основных стандартизованных форм документов собственные шаблоны.

Интерфейсы с модулями PLANT-4D и внешними САПР. Обеспечивают настраиваемый входной интерфейс из технологических модулей PLANT-4D и внешних САПР (из технологических САПР при получении перечней точек контроля, из электротехнических САПР при получении перечней электроприводов и т.д.); выходной интерфейс в другие САПР по шаблону Word.

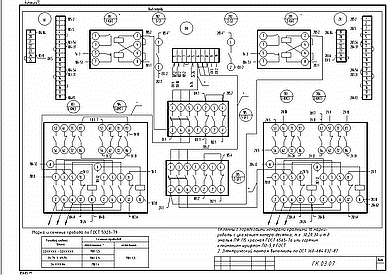

Некоторые результаты работы AutomatiCS АДТ

AutomatiCS АДТ формирует и выпускает следующие виды документов:
