Назначение

StruCAD -- самый мощный в мире комплекс автоматизированного проектирования металлоконструкций и формирования комплектов проектной и рабочей документации марок КМ и КМД.

Комплекс StruCAD -- программное обеспечение высокого уровня. Комплекты чертежей марок КМ и КМД формируются на основе трехмерной модели автоматически.

StruCAD задуман и воплощен инженерами и для инженеров. Его разработчик, английская фирма AceCad, развивает и совершенствует этот программный комплекс на протяжении уже 15 лет.

Сегодня StruCAD -- это высокопрофессиональное программное обеспечение, применяемое по всему миру. Его инсталляционная база превышает 5500 рабочих мест. Фирма AceCad входит в состав строительного холдинга с годовым оборотом более 700 млн. долларов, специализирующегося в области производства и монтажа металлоконструкций.


StruCAD -- лучшая система проектирования металлоконструкций!

StruCAD -- самодостаточная (не использующая AutoCAD) программа, которая позволяет создавать сложные конструкции любой размерности.

Самодостаточность системе необходима, поскольку, используя программные продукты на базе популярных САПР-платформ, создавать столь большие сборки и работать с ними в рамках одного проекта невозможно.

Впрочем, выходная документация автоматически генерируется как в формате StruCAD, так и в формате AutoCAD DWG. Таким образом целостность решений на основе AutoCAD сохраняется, а мощь решения остается непревзойденной.

Конструирование каркасов и основных элементов зданий и сооружений

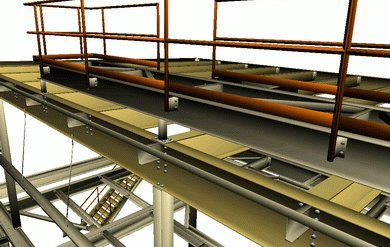

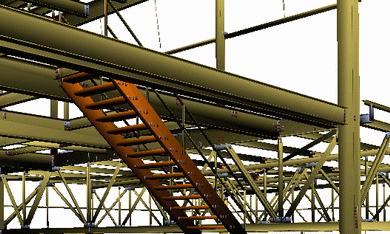

Система объемного виртуального макетирования и конструирования StruCAD предоставляет пользователю полный набор инструментов и средств для выполнения проектов металлических конструкций различного назначения -- от "собачьей будки" до гигантских по объему и уникальных по форме зданий и сооружений.

Инструменты конструирования каркасов предусматривают работу с российскими сокращенным и полным сортаментами -- притом как с устаревшими, так и с новыми изданиями. Наличие всех видов сортамента позволяет использовать StruCAD как при новом строительстве, так и при реконструкции.

Кроме отечественного номенклатурного ряда, в базу данных StruCAD включены профили других государств и крупнейших компаний с мировым именем. БД содержит Eurocode, ANSI, DIN, BS, нормативы Китая, Индии, Австралии, ЮАР и др. Столь богатый выбор дает возможность использовать инструменты StruCAD при выполнении зарубежных проектов или проектов совместных предприятий.

Идеология StruCAD основана на мощнейшей автоматизации традиционных процессов проектирования и, следовательно, изначально понятна проектировщикам.

Конструирование каркасов происходит путем пространственного "вычерчивания" модели с присвоением предполагаемых сечений.

Процесс "вычерчивания" осуществляется с применением специальных функций, оптимизированных для работы с виртуальной моделью, что проектировщикам особенно удобно.

Работа с трехмерной моделью может вызывать трудности в интерпретации и визуальной трактовке. Для таких случаев StruCAD предусматривает возможность нажатием одной кнопки мгновенно преобразовывать модель из трехмерной в однолинейную проволочную (пространственную расчетную схему). Возможно и преобразование "проволоки" в модель.

Наравне с "линейными" элементами StruCAD позволяет использовать в конструкциях "пластины" -- листовые материалы, панели и пр.

Анализ конструкций

Объемная модель каркаса передается в расчетную часть StruCAD или во внешние расчетные модули -- SCAD, Лира, Staad и другие. Встроенный модуль анализа и расчета соответствует нормам, принятым в Англии и Европе.

Для анализа и расчета конструкций по отечественным стандартам следует использовать расчетные модули, сертифицированные Госстроем РФ и использующие принятые у нас методики и нормы расчета.

Передача информации в расчетные модули носит семантический характер, что обеспечивает передачу не только геометрической информации, но и всей необходимой атрибутивной. Интерфейс является интеллектуальным и передает все возможные данные (те, что имеются на этом этапе), которые необходимы для расчета и анализа.

Проанализированные, рассчитанные и оптимизированные в расчетных модулях проектируемые объекты возвращаются обратно в StruCAD для дальнейшей проработки. При этом также передается вся измененная и новая информация.


StruCAD -- автоматически формирует комплекты КМ и КМД!

Конструирование и расстановка узлов и баз (анкеров, опорных плит)

На основе результатов расчета и оптимизированной модели, возвращенных из расчетных модулей, проектировщик может приступать к проектированию узлов и баз.

Для проектирования узлов предусмотрена возможность выбора и применения к соединению типовой конструкции узла (из библиотеки узлов). Если типовые узлы для решения не подходят, проектировщик может воспользоваться параметрическим построителем узлов или проработать узел "вручную" (имеются специальные инструменты, облегчающие работу "вручную").

Расставленные узлы могут копироваться и изменяться. При изменении размеров сечений частей основных (каркасных) конструкций узлы изменяются автоматически с сохранением конструктивных решений.

Особую гибкость системы проектирования узлов да и модели в целом обеспечивает возможность параметризовывать любые параметры конструкций и накладывать ограничения на те или иные решения.

Проектируемые узлы могут быть как болтовыми, сварными, клепанными, так и комбинированными.

StruCAD хорошо работает со сварными узлами, что особенно ценно в нашей стране, где из-за климатических условий многих регионов и довольно невысокой точности "заготовок" сварка зачастую является единственно возможным решением.

Генерация комплектов документации КМ и КМД

StruCAD имеет встроенный документатор (генератор документов), который может в автоматическом режиме генерировать как отдельные чертежи, так и полный комплект чертежей на основе фрагмента или целой модели объекта.

Комплекты чертежей КМ и КМД могут формироваться по мере необходимости: если заказчику нужен только один из комплектов КМ или КМД, то StruCAD сгенерирует затребованный комплект.

StruCAD автоматически формирует не только комплекты чертежей марок КМ и КМД, но и различного формата и вида ведомости, спецификации, прочие таблицы и сводные документы.

StruCAD позволяет изменять абсолютно любые параметры оформления -- от форматки и штампа до типов линий или до внешнего представления каждого элемента.Оформление и состав каждого вида документа можно настраивать в соответствии со стандартами отрасли или отдельного заказчика. По умолчанию система настроена по государственным стандартам.

Экспресс-конструирование стандартных (типизованных) конструкций

Программный комплекс StruCAD предоставляет возможность проектировать на основе типизируемых задач.

Типизация задачи позволяет задать параметры в специальном Мастере (указать габариты и выбрать из списков типы узлов и т.д.) и автоматически сгенерировать модель объекта.

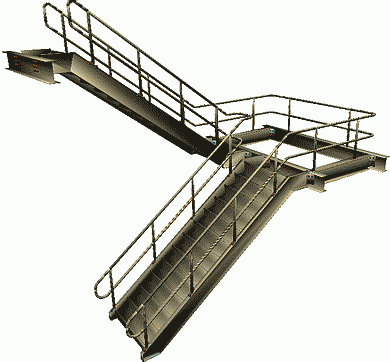

Эта функция прекрасно работает при проектировании таких объектов, как сооружения ангарного типа, металлические лестницы и площадки, мачты ЛЭП и другие типизируемые объекты.


Функции экспресс конструирования StruCAD, позволяют за считанные минуты, получить модель и комплект документов типизированных объектов

Подготовка производства и производство

Программный комплекс StruCAD является базовым продуктом. Имеется ряд модулей, которые дополняют его функции проектирования и документирования.

GoData -- комплексная система технической подготовки производства.

Система GoData обрабатывает информацию, полученную в процессе конструкторской подготовки (в StruCAD). К этой информации относятся состав изделий, детали, узлы, сборочные единицы и т.д.

На основе конструкторской документации в программе GoData формируются перечни материальных и трудовых ресурсов, необходимых для выполнения заказа.

Планово-экономические службы в автоматическом режиме получают сводную плановую потребность в материалах и сводную плановую потребность цехов, сводную трудоемкость, плановую загрузку оборудования (с учетом возможного одновременного выполнения нескольких заказов) и другую полезную для производства информацию.

На основе конструкторской сводной информации, а также информации о состоянии склада (складом учитывается весь наличный материал -- цельный и возвращенная "обрезь") формируются номенклатурный и календарный планы, вычисляются планируемые материальные и трудовые затраты на производственные нужды, определяется плановая потребность в основных и вспомогательных материалах, инструментах, оснастке и т.д.

StruCAM -- дополнительный модуль к программе StruCAD, предназначенный для создания управляющих программ для станков с ЧПУ.

Программа StruCAM является логическим дополнением к StruCAD и GoData, обеспечивающим связь конструкторско-технологической подготовки производства с процессом самого производства.

StruCAM поддерживает большое количество языков и форматов управляющих программ специализированного оборудования с ЧПУ.
